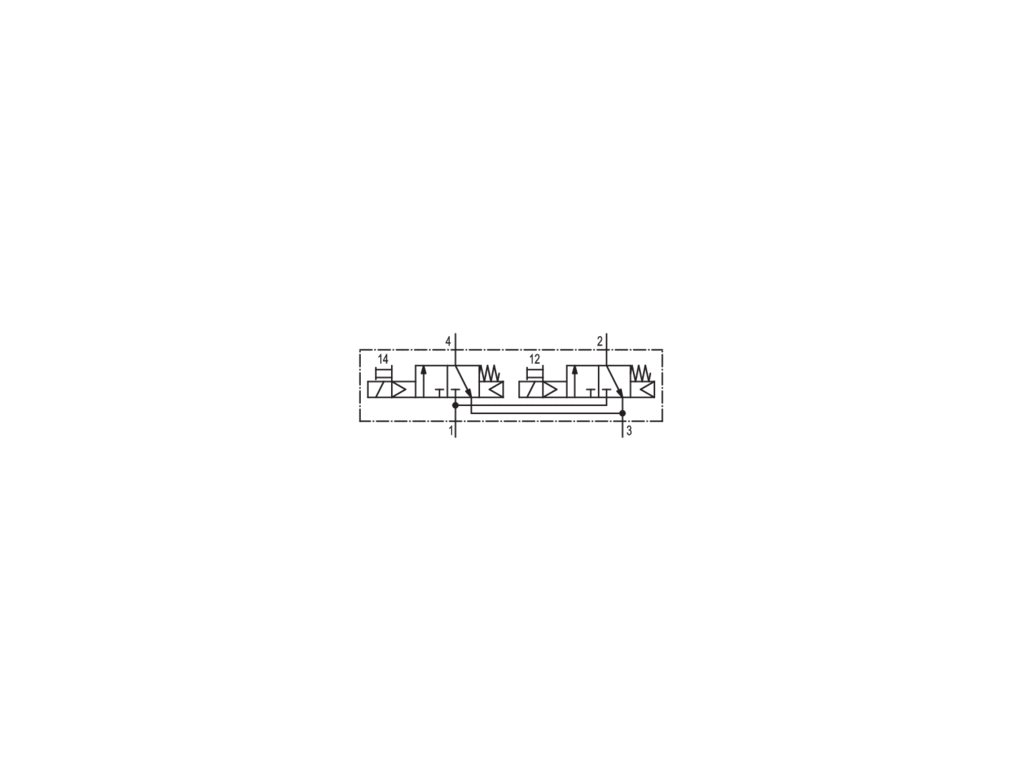

0820037002 2x 3/2 ventil serie WV02 AVENTICS
Kód: 71467
Detailní popis produktu
| Princip spínání | |
| Druh konstrukce | |
| Pouzdro | |
| Materiál těsnění | |
| Norm. elektr. přípoj | |
| Druh krytí | |
| Velikost přípoje | |
| Typ | |
| Jmenovitý průtok Qn | |
| Přípoj stlačeného vzduchu vstup | |
| Přípoj stlačeného vzduchu výstup | |
| Provozní napětí DC | |
| Ovládání |
| Druh konstrukce | Šoupátkový ventil, pozitivní překrytí |
| Ovládání | Elektricky |
| Pilot | vnitřní |
| Princip těsnění | Měkké těsnění |
| Provozní tlak min/max | 2,2 ... 10 bar |
| Řídicí tlak min./max. | 2,2 ... 10 bar |
| Teplota okolí min./max. | 0 ... 50 °C |
| Teplota média min./max. | 0 ... 60 °C |
| Médium | Stlačený vzduch |
| Max. velikost částic | 5 µm |
| Obsah oleje stlačeného vzduchu | 0 ... 5 mg/m³ |
| Jmenovitý průtok Qn | 600 l/min |
| Norm. elektr. přípoj | ISO 15217 |
| Druh krytí S přípojem | IP65 |
| Doba zapnutí | 100 % |
| Typ. spínací čas | 12 ms |
| Typ. vypínací čas | 24 ms |
| Montáž na vícenásobnou připojovací lištu | PRS-lišta |
| Upevňovací šrouby | M3 |
| Hmotnost | 0,16 kg |
| Tlak nesmí klesnout pod min. ovládací tlak, protože to může vést k chybnému spínání a případnému výpadku ventilů! Tlakový rosný bod musí ležet nejméně 15 °C pod teplotou okolí a média a smí činit max. 3 °C . Obsah oleje stlačeného vzduchu musí zůstat po celou životnost konstantní. Používejte výhradně oleje schválené firmou AVENTICS. |
| Materiál |
|---|
| Pouzdro | Hliník, eloxovaný |
| Těsnění | Hydrogenační butadien-akrylonitrilový kaučuk |
| Čelní deska | Polyamid |
| Závitové pouzdro | Hliník |
Doplňkové parametry
| Kategorie: | Serie WV02 |
|---|---|
| Serie: | WV02 |
| Provozní napětí: | 24V DC |
| Princip spínání: | 2x 3/2 |
| Průtok: | 600l/min |
| Druh krytí: | IP65 |
| Elektrická přípojka: | ISO 15217 tvar C |
| Přípoj vzduchu: | G 1/8 |
