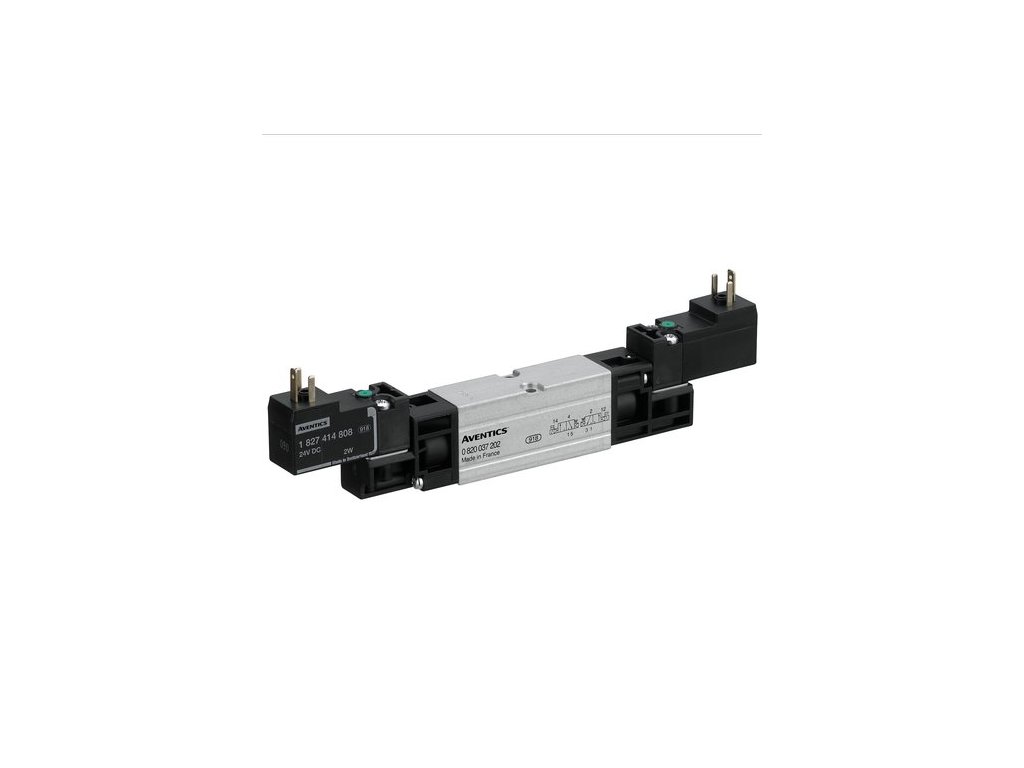

0820037302 2x3/2 ventil serie CD02 AVENTICS
Kód: 71324
Detailní popis produktu
| Normalizace | |
| Konstrukční velikost | |
| Princip spínání | |
| Druh konstrukce | |
| Pouzdro | |
| Materiál těsnění | |
| Norm. elektr. přípoj | |
| Druh krytí | |
| Velikost přípoje | |
| Typ | |
| Jmenovitý průtok Qn | |
| Přípoj stlačeného vzduchu vstup | |
| Přípoj stlačeného vzduchu výstup | |
| Provozní napětí DC |
Druh konstrukce
Šoupátkový ventil, pozitivní překrytí
Pilot
vnitřní
Princip těsnění
Měkké těsnění
Princip zablokování
Princip základové desky, vícenásobný
Druh přípoje
Připojení na desku
Normy
ISO 15407-1, 18 mm
Norm. elektr. přípoj
ISO 15217
Provozní tlak min/max
2,2 ... 10 bar
Řídicí tlak min./max.
2,2 ... 10 bar
Teplota okolí min./max.
0 ... 50 °C
Teplota média min./max.
0 ... 60 °C
Médium
Stlačený vzduch
Max. velikost částic
5 µm
Obsah oleje stlačeného vzduchu
0 ... 5 mg/m³
Jmenovitý průtok Qn
450 l/min
Druh krytí S přípojem
IP65
Doba zapnutí
100 %
Typ. spínací čas
12 ms
Typ. vypínací čas
24 ms
Upevňovací šroub
M3
Hmotnost
0,16 kg
Tlak nesmí klesnout pod min. ovládací tlak, protože to může vést k chybnému spínání a případnému výpadku ventilů!
Tlakový rosný bod musí ležet nejméně 15 °C pod teplotou okolí a média a smí činit max. 3 °C .
Obsah oleje stlačeného vzduchu musí zůstat po celou životnost konstantní.
Používejte výhradně oleje schválené firmou AVENTICS.
Pouzdro
Hliník, eloxovaný
Těsnění
Butadien-akrylonitrilový kaučuk Hydrogenační butadien-akrylonitrilový kaučuk
Čelní deska
Polyamid
Doplňkové parametry
| Kategorie: | Serie CD02 |
|---|---|
| Serie: | CD02 |
| Provozní napětí: | 24V DC |
| Princip spínání: | 2x3/2 |
| Normalizace: | ISO 15407-1 |
| Druh krytí: | IP65 |
| Elektrická přípojka: | ISO 15217 tvar C |
| Průtok: | 450 l/min |
| Přípoj vzduchu: | Základní deska VDMA 02 |
