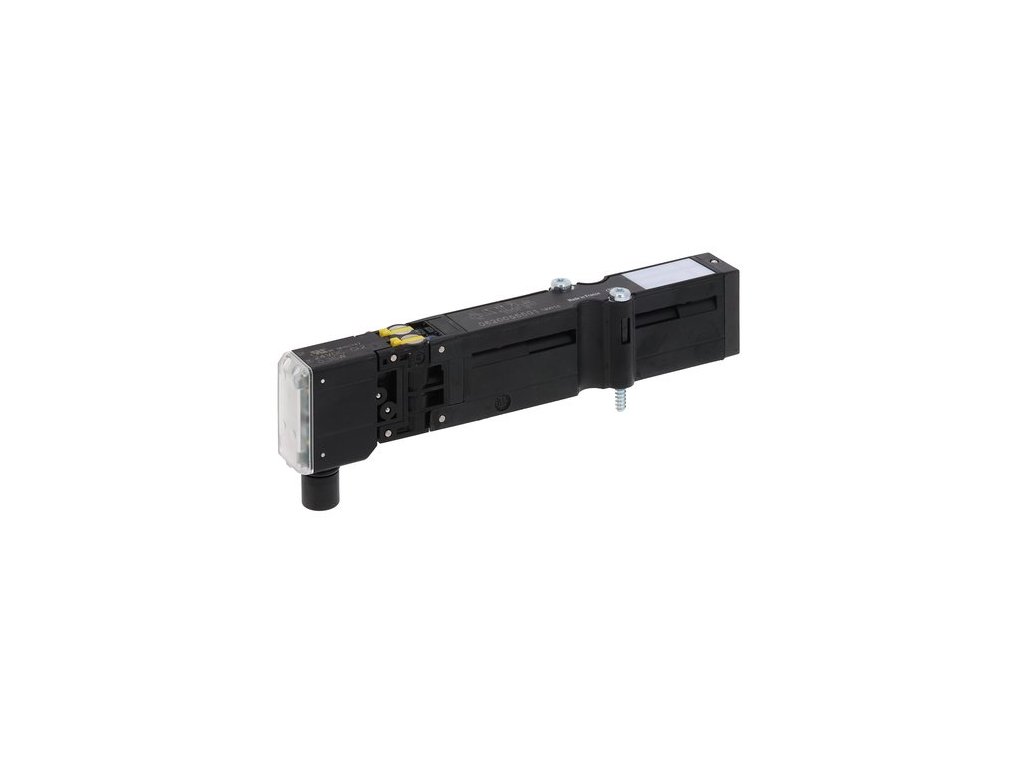

0820055201 2x3/2 ventil HF03-LG AVENTICS

Kód: 71272

4 021 Kč / ks 4 866 Kč včetně DPH

Výroba 1 - 3 týdny

Můžeme doručit do: 18.12.2024 Možnosti doručení

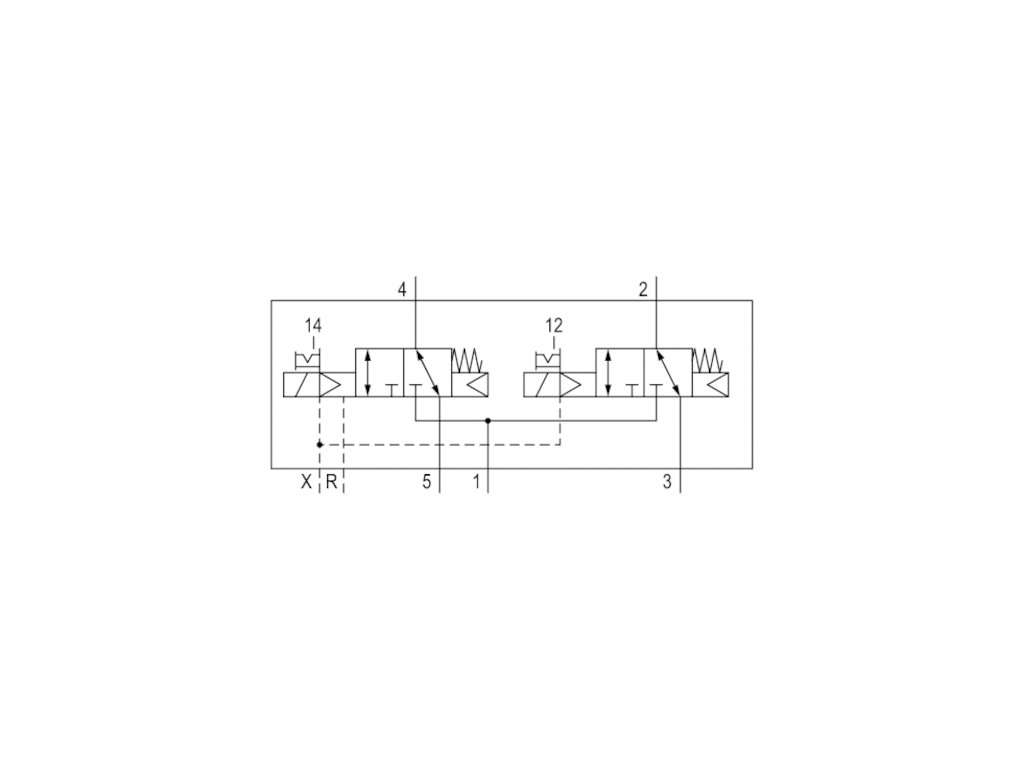

Princip spínání	2x3/2
Druh konstrukce	Šoupátkový ventil, pozitivní překrytí
Pouzdro	Polyamid vyztužený skelným vláknem
Materiál těsnění	Butadien-akrylonitrilový kaučuk
	UR (Underwriters Laboratories)
Druh krytí	IP65
Jmenovitý průtok Qn	850 l/min
Provozní napětí DC	24 V
Pro sérii	HF03-LG,CL03
Ovládání	Elektricky

Druh konstrukce	Šoupátkový ventil, pozitivní překrytí
Ovládání	Elektricky
Pilot	Externí
Princip těsnění	Měkké těsnění
Princip zablokování	Princip 1-nás. základové desky
Certifikáty	UR (Underwriters Laboratories)
Provozní tlak min/max	-0,9 ... 10 bar
Řídicí tlak min./max.	2,5 ... 10 bar
Teplota okolí min./max.	0 ... 50 °C
Teplota média min./max.	0 ... 50 °C
Médium	Stlačený vzduch
Max. velikost částic	5 µm
Jmenovitý průtok Qn	850 l/min
Odvzdušnění pilotního vzduchu	Se sdruženým odvzdušněním pilotního vzduchu
Druh krytí S přípojem	IP65
Ochranný obvod	Zenerová dioda
Ochrana proti přepólování	Zabezpečeno proti přepólování
Stavová indikace diodou LED	Žlutý
Doba zapnutí	100 %
Typ. spínací čas	16 ms
Typ. vypínací čas	25 ms
Upevňovací šrouby	Křížová drážka DIN EN ISO 4757-Z1
Utahovací moment upevňovacího šroubu	1,3 Nm
Hmotnost	0,082 kg

Tlak nesmí klesnout pod min. ovládací tlak, protože to může vést k chybnému spínání a případnému výpadku ventilů! Tlakový rosný bod musí ležet nejméně 15 °C pod teplotou okolí a média a smí činit max. 3 °C . Obsah oleje stlačeného vzduchu musí zůstat po celou životnost konstantní. Používejte výhradně oleje schválené firmou AVENTICS.
Způsob ovládání (externí/interní) není realizován ve ventilu, nýbrž v koncové desce ventilového systému. Servoventil má certifikaci UL (Underwriters Laboratories).

Materiál

Pouzdro	Polyamid vyztužený skelným vláknem
Těsnění	Butadien-akrylonitrilový kaučuk
