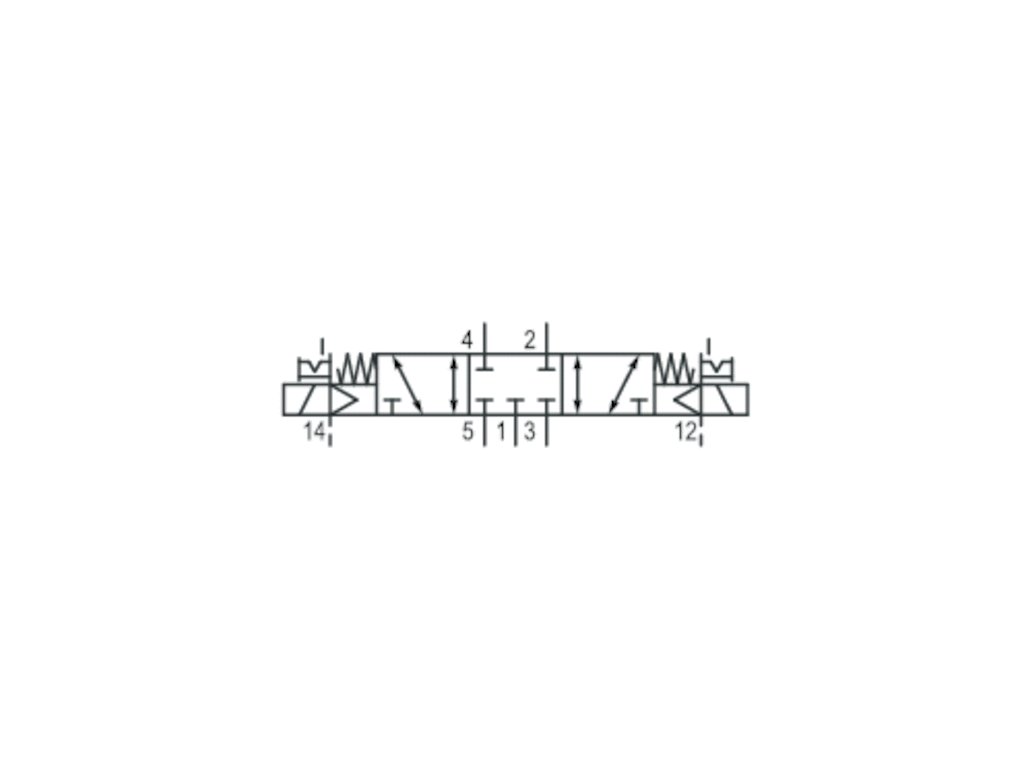

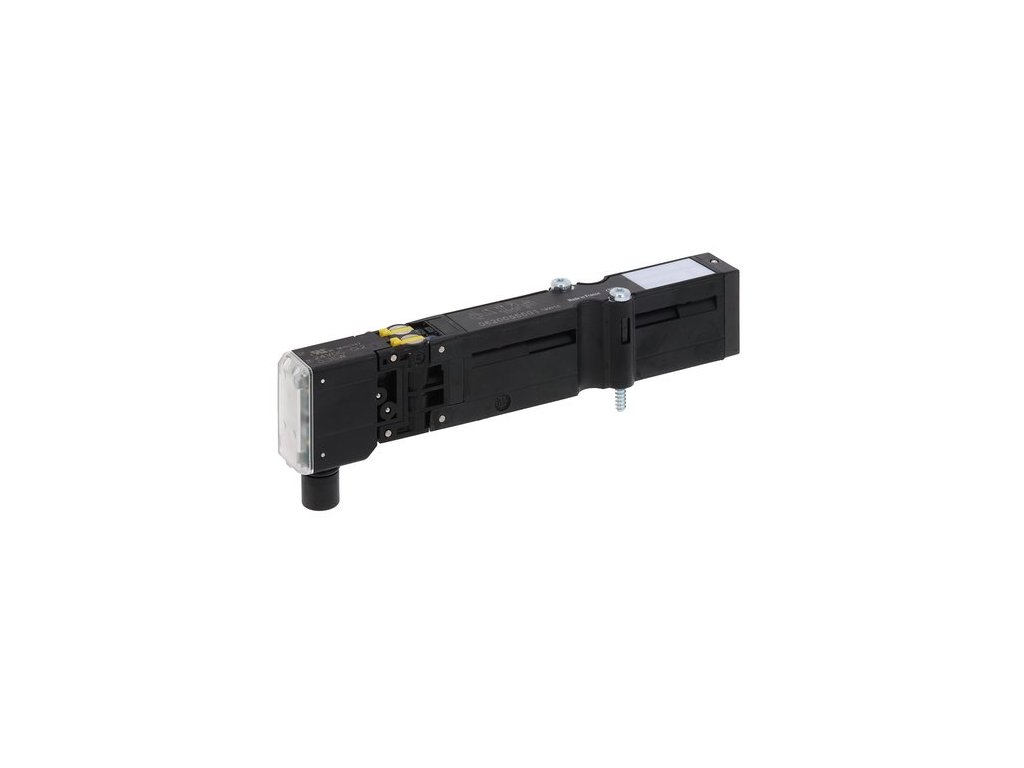

0820055601 5/3 ventil HF03-LG AVENTICS
Kód: 71185
Detailní popis produktu
| Princip spínání | |
| Druh konstrukce | |
| Pouzdro | |
| Materiál těsnění | |
| Druh krytí | |
| Jmenovitý průtok Qn | |
| Provozní napětí DC | |
| Pro sérii | |
| Ovládání |
Druh konstrukce
Šoupátkový ventil, pozitivní překrytí
Ovládání
Elektricky
Pilot
Externí
Princip těsnění
Měkké těsnění
Princip zablokování
Princip 1-nás. základové desky
Certifikáty
UR (Underwriters Laboratories)
Provozní tlak min/max
-0,9 ... 10 bar
Řídicí tlak min./max.
2,5 ... 10 bar
Teplota okolí min./max.
0 ... 50 °C
Teplota média min./max.
0 ... 50 °C
Médium
Stlačený vzduch
Max. velikost částic
5 µm
Obsah oleje stlačeného vzduchu
0 ... 5 mg/m³
Jmenovitý průtok Qn
850 l/min
Odvzdušnění pilotního vzduchu
Se sdruženým odvzdušněním pilotního vzduchu
Druh krytí S přípojem
IP65
Ochranný obvod
Zenerová dioda
Ochrana proti přepólování
Zabezpečeno proti přepólování
Stavová indikace diodou LED
Žlutý
Doba zapnutí
100 %
Typ. spínací čas
14 ms
Typ. vypínací čas
15 ms
Upevňovací šrouby
Křížová drážka DIN EN ISO 4757-Z1
Utahovací moment upevňovacího šroubu
1,3 Nm
Hmotnost
0,082 kg
Tlak nesmí klesnout pod min. ovládací tlak, protože to může vést k chybnému spínání a případnému výpadku ventilů!
Tlakový rosný bod musí ležet nejméně 15 °C pod teplotou okolí a média a smí činit max. 3 °C .
Obsah oleje stlačeného vzduchu musí zůstat po celou životnost konstantní.
Používejte výhradně oleje schválené firmou AVENTICS.
Způsob ovládání (externí/interní) není realizován ve ventilu, nýbrž v koncové desce ventilového systému.
Servoventil má certifikaci UL (Underwriters Laboratories).
Materiál
Pouzdro
Polyamid vyztužený skelným vláknem
Těsnění
Butadien-akrylonitrilový kaučuk
Doplňkové parametry
| Kategorie: | Pneumatika AVENTICS |
|---|---|
| Napětí: | 24V DC |
| Princip spínání: | 5/3 |
| Průtok: | 850 l/min |
