0820060301 5/2 ventil TC08 AVENTICS
Kód: 71132
Detailní popis produktu
| Ovládací prvek | |
| Způsob resetování | |
| Princip spínání | |
| Druh konstrukce | |
| Pouzdro | |
| Materiál těsnění | |
| Norm. elektr. přípoj | |
| Druh krytí | |
| Počet vodičů | |
| Velikost přípoje | |
| Typ | |
| Jmenovitý průtok Qn | |
| Přípoj stlačeného vzduchu vstup | |
| Přípoj stlačeného vzduchu výstup | |
| Provozní napětí DC | |
| Ovládání |
| Druh konstrukce | Šoupátkový ventil, pozitivní překrytí |
| Ovládání | Elektricky |
| Princip těsnění | Měkké těsnění |
| Provozní tlak min/max | 3 - 10 bar |
| Řídicí tlak min./max. | 3 - 10 bar |
| Teplota okolí min./max. | -10 ... 50 °C |
| Teplota média min./max. | -10 ... 50 °C |
| Médium | Stlačený vzduch |
| Max. velikost částic | 5 µm |
| Obsah oleje stlačeného vzduchu | 0 ... 5 mg/m³ |
| Jmenovitý průtok Qn | 800 l/min |
| Norm. elektr. přípoj | DIN EN 60947-5-2 |
| Třída ochrany podle DIN EN 61140 Elektricky | Třída III |
| Druh krytí S přípojem | IP65 |
| Stavová indikace diodou LED | Žlutá |
| Doba zapnutí | 100 % |
| Montáž na vícenásobnou připojovací lištu | P-lišta |
| Utahovací moment upevňovacího šroubu | 2 Nm |
| Hmotnost | 140 g |
| Poznámka | Je zobrazen příklad konfigurace. Vyexpedovaný výrobek se proto může od vyobrazení lišit. |
Katalogový list ke stažení zde Dostupnost při vyprodání: 1 - 3 týdny od objednávky
Tlak nesmí klesnout pod min. ovládací tlak, protože to může vést k chybnému spínání a případnému výpadku ventilů!
Tlakový rosný bod musí ležet nejméně 15 °C pod teplotou okolí a média a smí činit max. 3 °C .
Obsah oleje stlačeného vzduchu musí zůstat po celou životnost konstantní.
Používejte výhradně oleje schválené firmou AVENTICS.
Materiál
Pouzdro
Polyamid vyztužený skelným vláknem
Těsnění
Butadien-akrylonitrilový kaučuk Polyuretan
Čelní deska
Polyamid vyztužený skelným vláknem
Závitové pouzdro
Mosaz Zinkový tlakový odlitek, poniklovaný pochromovaný
Doplňkové parametry
| Kategorie: | Serie TC08 |
|---|---|

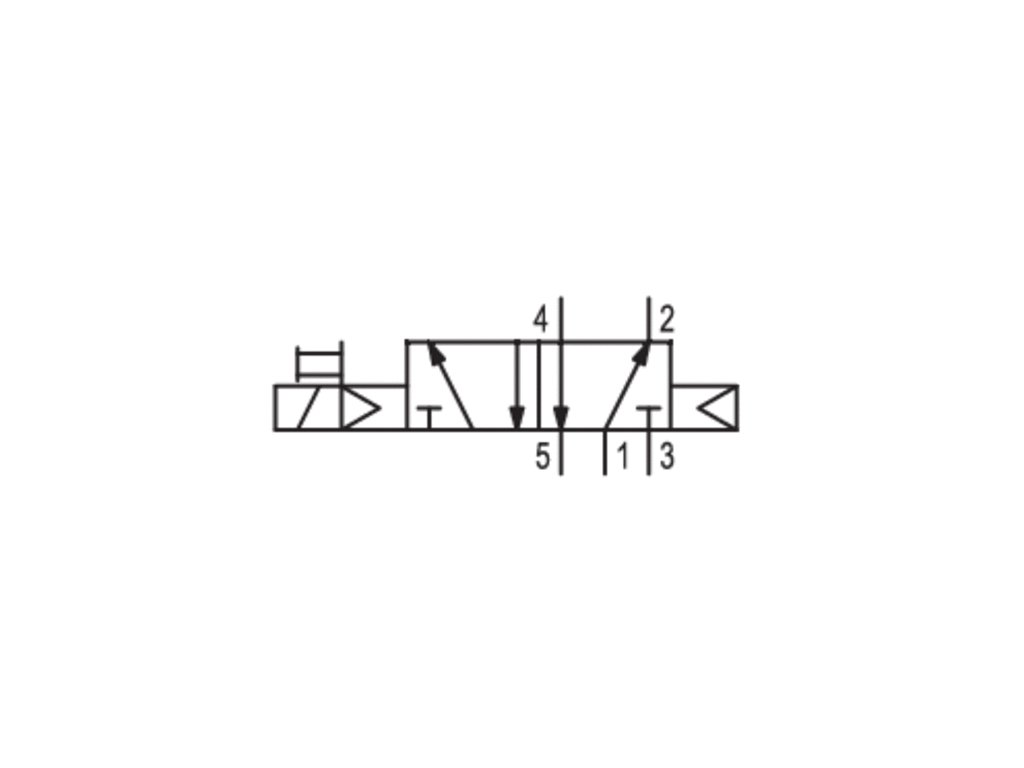

| Princip spínání: | 5/2 |
| Přípoj stlačeného vzduchu: | G 1/8 |
| Průtok: | 800 l/min |
| Provozní napětí: | 24V DC |
