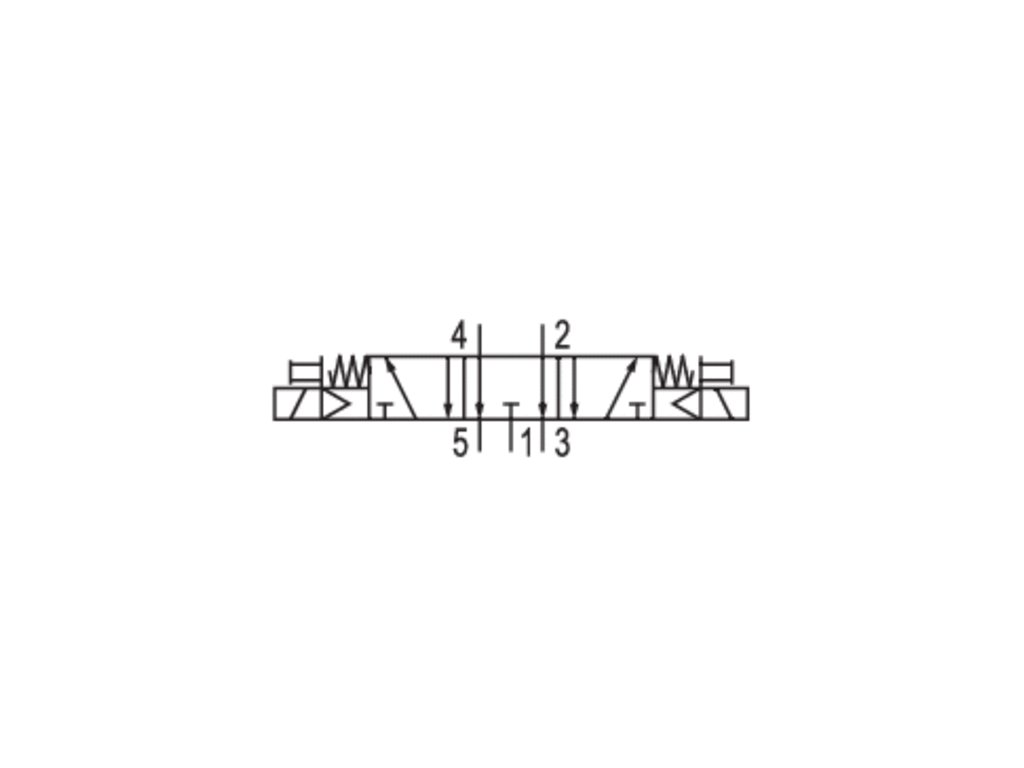

0820061111 5/3 ventil TC08 AVENTICS
Kód: 71154
Detailní popis produktu
| Ovládací prvek | |
| Princip spínání | |
| Druh konstrukce | |
| Pouzdro | |
| Materiál těsnění | |
| Norm. elektr. přípoj | |
| Druh krytí | |
| Velikost přípoje | |
| Typ | |
| Jmenovitý průtok Qn | |
| Přípoj stlačeného vzduchu vstup | |
| Přípoj stlačeného vzduchu výstup | |
| Provozní napětí DC | |
| Ovládání |
Katalogový list ke stažení zde Dostupnost při vyprodání: 1 - 3 týdny od objednávky
Druh konstrukce
Šoupátkový ventil, pozitivní překrytí
Ovládání
Elektricky
Princip těsnění
Měkké těsnění
Provozní tlak min/max
Viz tabulka
Řídicí tlak min./max.
3 ... 10 bar
Teplota okolí min./max.
-10 ... 50 °C
Teplota média min./max.
-10 ... 50 °C
Médium
Stlačený vzduch
Max. velikost částic
5 µm
Obsah oleje stlačeného vzduchu
0 ... 5 mg/m³
Jmenovitý průtok Qn
700 l/min
Norm. elektr. přípoj
ISO 15217
Druh krytí S přípojem
IP65
Doba zapnutí
100 %
Typ. spínací čas
10 ms
Typ. vypínací čas
11 ms
Montáž na vícenásobnou připojovací lištu
P-lišta
Utahovací moment upevňovacího šroubu
2 Nm
Hmotnost
0,178 kg
Tlak nesmí klesnout pod min. ovládací tlak, protože to může vést k chybnému spínání a případnému výpadku ventilů!
Tlakový rosný bod musí ležet nejméně 15 °C pod teplotou okolí a média a smí činit max. 3 °C .
Obsah oleje stlačeného vzduchu musí zůstat po celou životnost konstantní.
Používejte výhradně oleje schválené firmou AVENTICS.
Materiál
Pouzdro
Polyamid vyztužený skelným vláknem
Těsnění
Butadien-akrylonitrilový kaučuk Polyuretan
Čelní deska
Polyamid vyztužený skelným vláknem
Závitové pouzdro
Mosaz Zinkový tlakový odlitek, poniklovaný pochromovaný
Doplňkové parametry
| Kategorie: | Serie TC08 |
|---|---|
| Princip spínání: | 5/3 |
| Přípoj stlačeného vzduchu: | G 1/8 |
| Průtok: | 700 l/min |
| Provozní napětí: | 24V DC |
