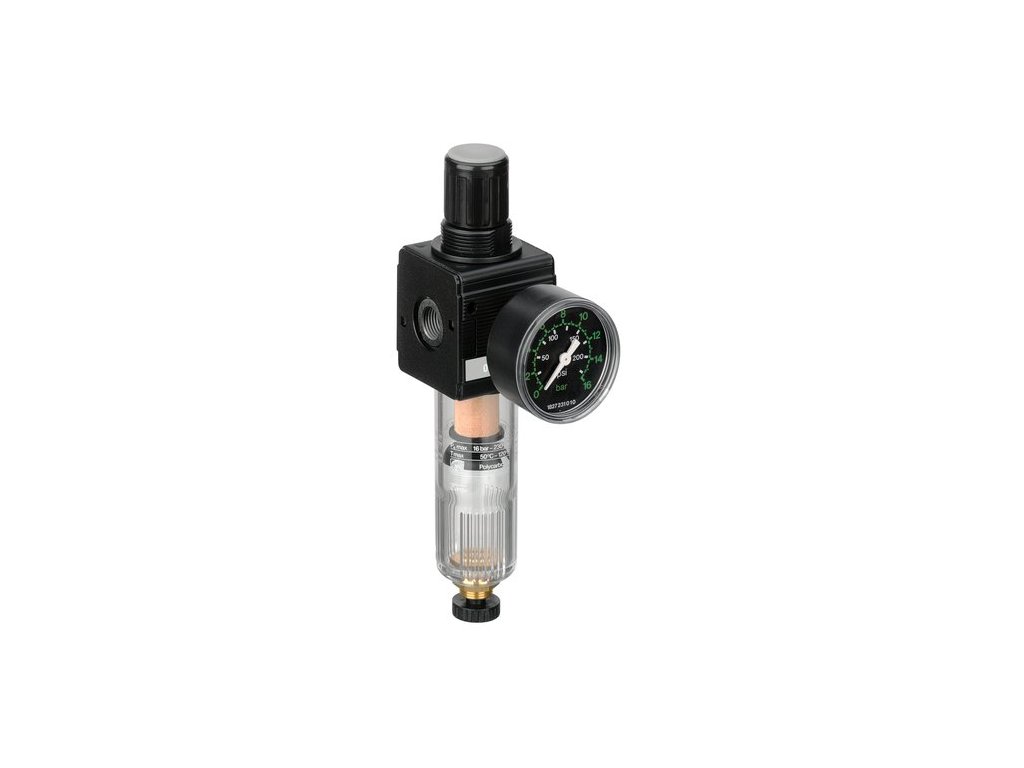

0821300350 Filtr-regulátor NL4 AVENTICS
Kód: 71120
Související produkty
Detailní popis produktu
| Složky | |
| Vypouštění kondenzátu | |
| Sekundární odvzdušnění | |
| Šířka pórů filtru | |
| Manometry | |
| Pouzdro | |
| Nádoba | |
| Materiál těsnění | |
| Jmenovitý průtok Qn | |
| Přípoj stlačeného vzduchu |
| Druh konstrukce | 1-dílný, spojitelné do bloků |
| Složky | Filtr-regulátor |
| Montážní poloha | Svislý |
| Certifikáty | Vhodný pro ATEX |
| Provozní tlak min/max | 1,5 ... 16 bar |
| Teplota okolí min./max. | -10 ... 60 °C |
| Teplota média min./max. | -10 ... 60 °C |
| Médium | Stlačený vzduch Neutrální plyny |
| Jmenovitý průtok Qn | 6900 l/min |
| Typ regulátoru | Membránové regulátory tlaku |
| Funkce regulátoru | s uvolňovacím odfukem vzduchu |
| Regulační rozsah min/max | 0,5 ... 10 bar |
| Napájení tlakem | Jediný |
| Objem nádobky filtru | 50 cm³ |
| Filtrační prvek | Vyměnitelný |
| Hmotnost | 1 091 g |
Katalogový list ke stažení zde Dostupnost při vyprodání: 1 - 2 týdny od objednávky
Tlakový rosný bod musí ležet nejméně 15 °C pod teplotou okolí a média a smí činit max. 3 °C .
Vhodné pro použití v zónách ohrožených výbuchem 1, 2, 21, 22.
Mějte prosím na zřeteli: Nádoby z polykarbonátu jsou citlivé vůči rozpouštědlům.
Změna směru průtoku (od přívodu stlačeného vzduchu vlevo na přívod stlačeného vzduchu vpravo) se provádí montáží otočenou o 180° ve vertikální ose. Další podrobnosti naleznete prosím v návodu k obsluze.
Vzhledem k typu konstrukce se hodí také k odlučování tekutého oleje nebo vody.
Max. dosažitelná třída stlačeného vzduchu podle ISO 8573-1:2010
6 : 7 : -
Materiál
Pouzdro
Zinkový tlakový odlitek
Čelní deska
Butadienstyrenový-akrylonitrilový kaučuk
Těsnění
Butadien-akrylonitrilový kaučuk
Závitové pouzdro
Zinkový tlakový odlitek
Nádoba
Polykarbonát Zinkový tlakový odlitek
Ochranný koš
Ocel
Filtrační vložka
Polyetylén
Doplňkové parametry
| Kategorie: | Serie NL4 |
|---|---|
| Průtok Qn: | 6900 l/min |
| Přípoj: | G 1/2 |
| Šířka pórů filtru: | 5 um |
| Vypouštění kondenzátu: | Poloautomatické, beztlakově otevřený |
| Serie: | NL4 |
| ATEX: | ano |
| Manometr: | ano |
