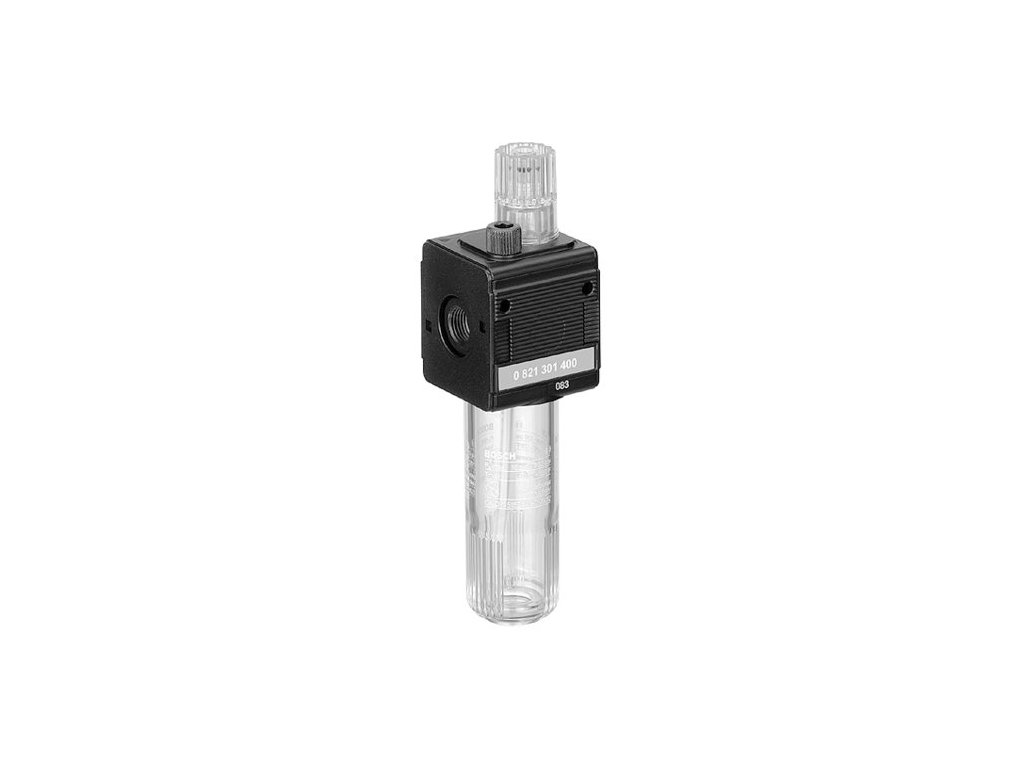

0821301515 Maznice NL4 AVENTICS
Kód: 71466
Související produkty
Detailní popis produktu
| Přípoj | Jmenovitý průtok Qn | Objem nádobky olejovače | Materiál Nádoba | Ochranný koš | Nádoba | Elektrická indikace hladiny | Hmotnost | |
|---|---|---|---|---|---|---|---|---|
| G 1/2 | 6000 l/min | 116 cm³ | Polykarbonát | - | Nádoba, polykarbonát, bez ochranného koše | S interním dotazem | 0,725 kg |
| Druh konstrukce | Rozprašovač olejové mlhy, spojitelné do bloků |
| Složky | Normální olejnička na olejovou mlhu |
| Montážní poloha | Svislý |
| Provozní tlak min/max | 0,5 ... 16 bar |
| Teplota okolí min./max. | -10 ... 60 °C |
| Teplota média min./max. | -10 ... 60 °C |
| Médium | Stlačený vzduch Neutrální plyny |
| Způsob plnění | Manuální plnění oleje |
| Hmotnost | 725 g |
Tlakový rosný bod musí ležet nejméně 15 °C pod teplotou okolí a média a smí činit max. 3 °C .
Celkové nastavené množství kapek se dostalo do tlakového systému.
Manuální plnění oleje za provozu je možné.
Mějte prosím na zřeteli: Nádoby z polykarbonátu jsou citlivé vůči rozpouštědlům.
Změna směru průtoku (od přívodu stlačeného vzduchu vlevo na přívod stlačeného vzduchu vpravo) se provádí montáží otočenou o 180° ve vertikální ose. Další podrobnosti naleznete prosím v návodu k obsluze.
Dávkování oleje při 1000 l/min
1-2 kapek
| Materiál |
|---|
| Pouzdro | Zinkový tlakový odlitek |
| Čelní deska | Butadienstyrenový-akrylonitrilový kaučuk |
| Těsnění | Butadien-akrylonitrilový kaučuk |
| Závitové pouzdro | Zinkový tlakový odlitek |
| Nádoba | Polykarbonát |
ROZMĚRY
| Rozměry v mm |
|---|
| A1 | A2 | A7 | B | B1 | C | C1 | D | D2 | E | E1 | F | H | I | J | K | M | O | P | R | S | T | T2 | T7 | U | V | W1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| G 1/2 | G 1/2 | M12x1 | 69.5 | 1.8 | 65 | - | 132 | 12 | 197 | - | M12x1 | 54 | 5.5 | 67 | 54.5 | 3 | 50 | 20 | 6.4 | 10 | 13 | 13 | 12 | 33 | 18 | 67 |
Diagram minimálního průtoku potřebného pro funkci
qnmin. = min. jmenovitý průtok
PRŮTOKOVÁ CHARAKTERISTIKA
qn = jmenovitý průtok
Doplňkové parametry
| Kategorie: | Maznice |
|---|---|
| Provozní tlak: | 0,5 - 16 bar |
| Průtok Qn: | 6000 l/min |
| Přípoj: | G 1/2 |
| ATEX: | ano |
| Nádoba: | Polykarbonát |
