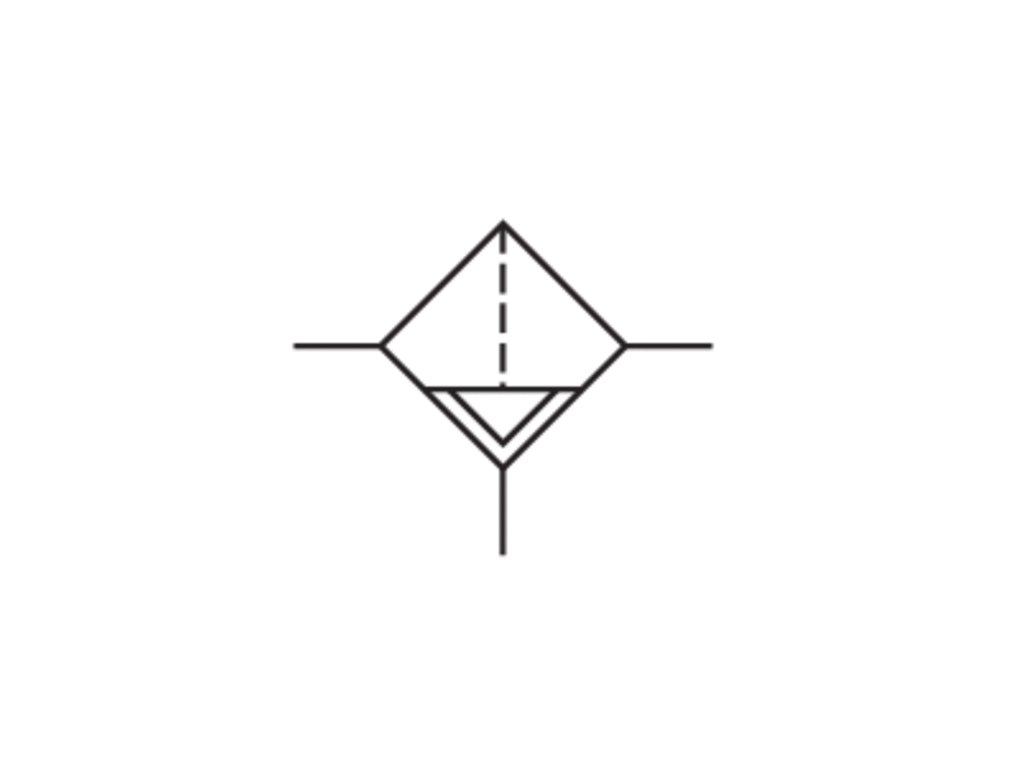

0821303503 Filtr NL4 AVENTICS
Kód: 71362
Související produkty
Detailní popis produktu
| Složky | |
| Vypouštění kondenzátu | |
| Šířka pórů filtru | |
| Pouzdro | |
| Nádoba | |
| Materiál těsnění | |
| Jmenovitý průtok Qn | |
| Přípoj stlačeného vzduchu |
| Přípoj | Průtok Qn | Vypouštění kondenzátu | Provedení | Hmotnost |
|---|---|---|---|---|
| G 1/2 | 4000 l/min | Plně automatický, beztlakově otevřený | Nádoba, polykarbonát, bez ochranného koše | 0,864 kg |
| Druh konstrukce | Standardní filtr, spojitelné do bloků |
| Složky | Filtr |
| Montážní poloha | Svislý |
| Certifikáty | Vhodný pro ATEX |
| Provozní tlak min/max | 1,5 ... 16 bar |
| Teplota okolí min./max. | -10 ... 60 °C |
| Teplota média min./max. | -10 ... 60 °C |
| Médium | Stlačený vzduch Neutrální plyny |
| Objem nádobky filtru | 50 cm³ |
| Filtrační prvek | Vyměnitelný |
| Šířka pórů filtru | 5 µm |
| Vypouštění kondenzátu | Plně automatické, beztlakově otevřený |
| Hmotnost | 864 g |
Rozměry Průtoková charakteristika p2 = sekundární tlak
Tlakový rosný bod musí ležet nejméně 15 °C pod teplotou okolí a média a smí činit max. 3 °C .
Mějte prosím na zřeteli: Nádoby z polykarbonátu jsou citlivé vůči rozpouštědlům.
Změna směru průtoku (od přívodu stlačeného vzduchu vlevo na přívod stlačeného vzduchu vpravo) se provádí montáží otočenou o 180° ve vertikální ose. Další podrobnosti naleznete prosím v návodu k obsluze.
Vzhledem k typu konstrukce se hodí také k odlučování tekutého oleje nebo vody.
Vhodné pro použití v zónách ohrožených výbuchem 1, 2, 21, 22.
Max. dosažitelná třída stlačeného vzduchu podle ISO 8573-1:2010
6 : 7 : -
Materiál
Pouzdro
Zinkový tlakový odlitek
Čelní deska
Butadienstyrenový-akrylonitrilový kaučuk
Těsnění
Butadien-akrylonitrilový kaučuk
Nádoba
Polykarbonát
Ochranný koš
Ocel
Filtrační vložka
Cellpor
A2 = výstup
Rozměry v mm
A1
A2
A7
B
B1
C
D
E
H
I
J
K
M
O
P
R
S
T
T1
T2
T7
U
V
W
W1
X
G 1/2
G 1/2
G 1/8
69.6
1.8
36.5
146.5
183
54
5.5
69
54.5
3
50
20
6.4
10
13
13
13
8.5
33
18
199
67
3
qn = jmenovitý průtok
Doplňkové parametry
| Kategorie: | Filtry |
|---|---|
| Provozní tlak: | 1,5 - 16 bar |
| Průtok Qn: | 4000 l/min |
| Přípoj stlačeného vzduchu: | G 1/2 |
| Šířka pórů filtru: | 5 um |
| Vypouštění kondenzátu: | Plně automatické, beztlakově otevřený |
| Serie: | NL4 |
| ATEX: | ano |
