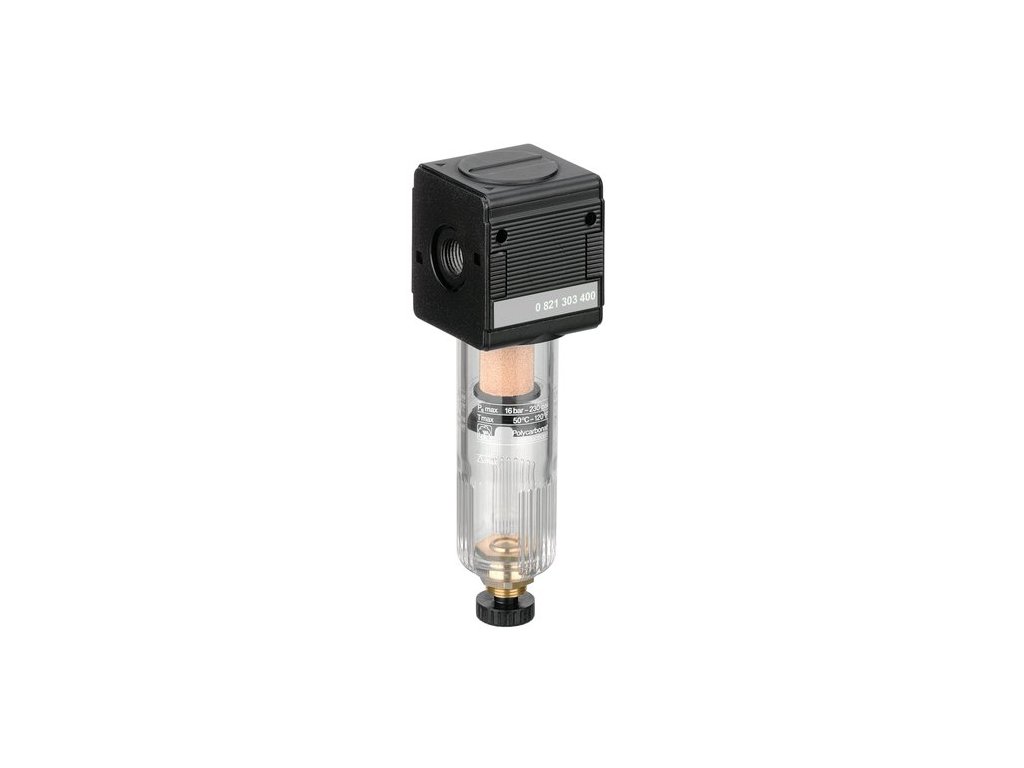

0821303540 Filtr NL4 AVENTICS
Kód: 71488
Související produkty
Detailní popis produktu
| Složky | |
| Vypouštění kondenzátu | |
| Šířka pórů filtru | |
| Pouzdro | |
| Nádoba | |
| Materiál těsnění | |
| Jmenovitý průtok Qn | |
| Přípoj stlačeného vzduchu |
| Druh konstrukce | Standardní filtr, spojitelné do bloků |
| Složky | Filtr |
| Montážní poloha | Svislý |
| Certifikáty | Vhodný pro ATEX |
| Provozní tlak min/max | 1,5 ... 16 bar |
| Teplota okolí min./max. | -10 ... 60 °C |
| Teplota média min./max. | -10 ... 60 °C |
| Médium | Stlačený vzduch Neutrální plyny |
| Objem nádobky filtru | 50 cm³ |
| Filtrační prvek | Vyměnitelný |
| Šířka pórů filtru | 5 µm |
| Vypouštění kondenzátu | Poloautomatické, beztlakově otevřený |
| Hmotnost | 752 g |
| Tlakový rosný bod musí ležet nejméně 15 °C pod teplotou okolí a média a smí činit max. 3 °C . Mějte prosím na zřeteli: Nádoby z polykarbonátu jsou citlivé vůči rozpouštědlům. Změna směru průtoku (od přívodu stlačeného vzduchu vlevo na přívod stlačeného vzduchu vpravo) se provádí montáží otočenou o 180° ve vertikální ose. Další podrobnosti naleznete prosím v návodu k obsluze. Vzhledem k typu konstrukce se hodí také k odlučování tekutého oleje nebo vody. Vhodné pro použití v zónách ohrožených výbuchem 1, 2, 21, 22. | |
| Max. dosažitelná třída stlačeného vzduchu podle ISO 8573-1:2010 | 6 : 7 : - |
| Materiál |
|---|
| Pouzdro | Zinkový tlakový odlitek |
| Čelní deska | Butadienstyrenový-akrylonitrilový kaučuk |
| Těsnění | Butadien-akrylonitrilový kaučuk |
| Nádoba | Polykarbonát |
| Filtrační vložka | Cellpor |

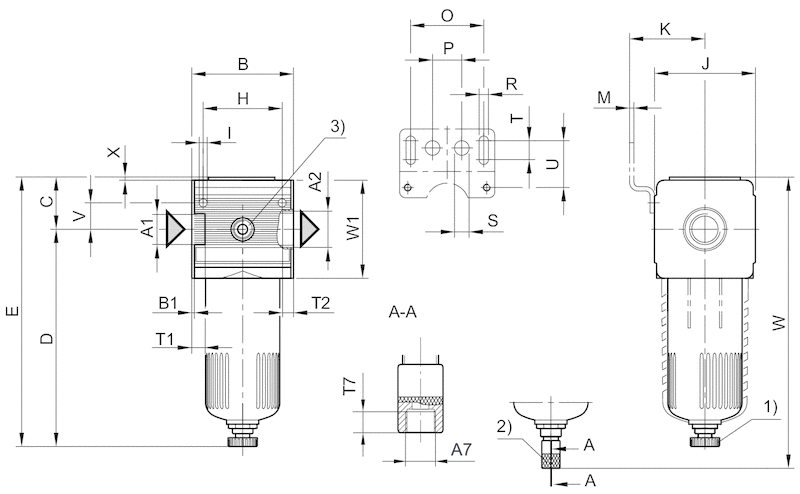

ROZMĚRY
| A1 | A2 | A7 | B | B1 | C | D | E | H | I | J | K | M | O | P | R | S | T | T1 | T2 | T7 | U | V | W | W1 | X |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| G 3/4 | G 3/4 | G 1/8 | 69.6 | 1.8 | 36.5 | 146.5 | 183 | 54 | 5.5 | 69 | 54.5 | 3 | 50 | 20 | 6.4 | 10 | 13 | 13 | 13 | 8.5 | 33 | 18 | 199 | 67 | 3 |
PRŮTOKOVÁ CHARAKTERISTIKA
p2 = sekundární tlak
qn = jmenovitý průtok
Doplňkové parametry
| Kategorie: | Filtry |
|---|---|
| Provozní tlak: | 1,5 - 16 bar |
| Průtok Qn: | 4000 l/min |
| Přípoj: | G 3/4 |
| Šířka pórů filtru: | 5 um |
| Vypouštění kondenzátu: | Poloautomatické, beztlakově otevřený |
| Serie: | NL4 |
| ATEX: | ano |
