0822010544 Krátkozdvižný válec KHZ AVENTICS
Kód: 71055
Detailní popis produktu
| Princip působení | |
| Tlumení | |
| Průměr pístu | |
| Závit pístní tyče | |
| Zdvih | |
| Stěrač | |
| Přípoj stlačeného vzduchu |
| Teplota okolí min./max. | -25 ... 80 °C |
| Teplota média min./max. | -25 ... 80 °C |
| Médium | Stlačený vzduch |
| Max. velikost částic | 50 µm |
| Obsah oleje stlačeného vzduchu | 0 ... 5 mg/m³ |
| Tlak ke stanovení sil na píst | 6.3 bar |
| Tlakový rosný bod musí ležet nejméně 15 °C pod teplotou okolí a média a smí činit max. 3 °C . Obsah oleje stlačeného vzduchu musí zůstat po celou životnost konstantní. Používejte výhradně oleje schválené firmou AVENTICS. |
Materiál

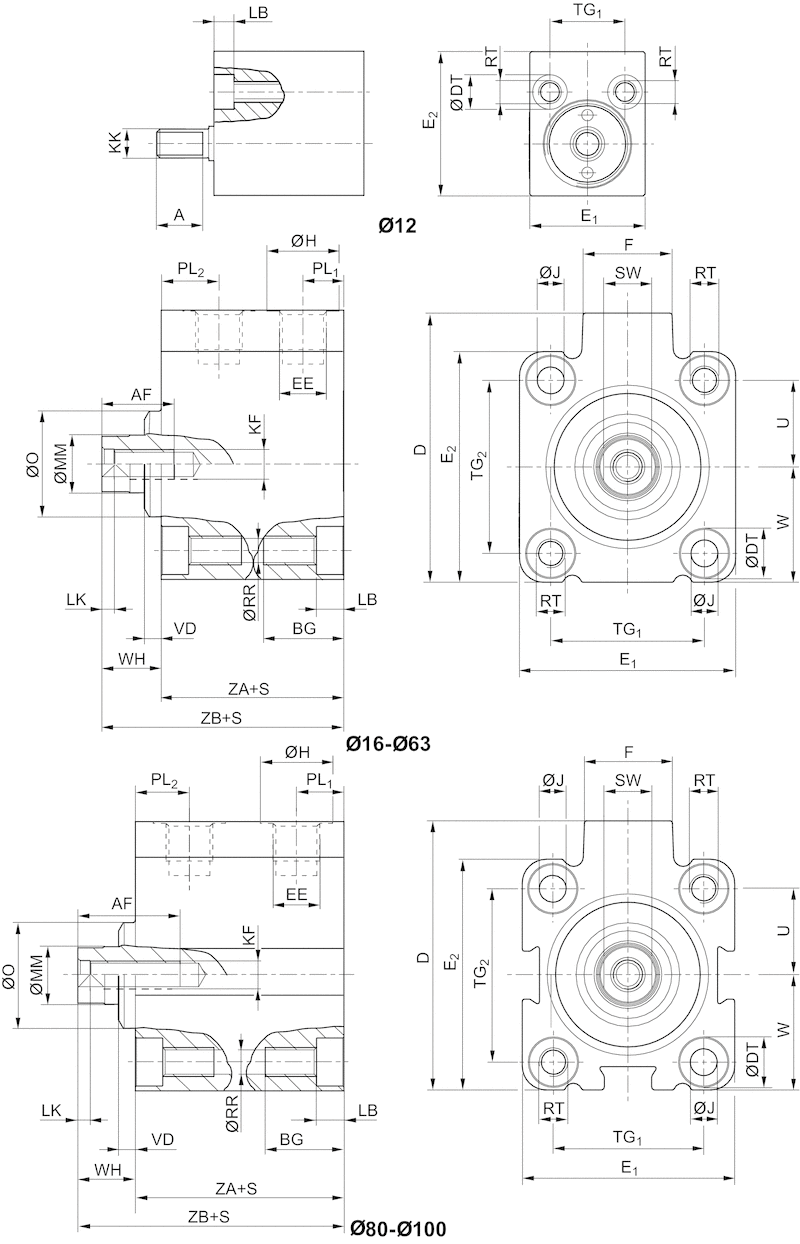

| Ø pístu | Zdvih | A | AF +1 | BG Min. | D JS15 | ØDT H13 | E1 JS15 | E2 JS15 | EE | F | ØH | ØJ | KF | KK | LB +0,4 | LK +0,5 | ØMM f8 | ØO | PL1 | PL2 | ØRR | RT | SW -0,3 | TG1 | TG2 | U | W | VD -1 | WH | ZA ±0,2 | ZB ±0,8 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 32 mm | 5 - 50 | – | 15 | 16.7 | 56 | 10 | 45 | 48 | G 1/8 | 18.5 | 15 | 5.5 | M6 | – | 5.7 | 2.5 | 12 | 22 | 8.5 | 12 | 5.05 | M6 | 10 | 32 ±0,25 | 36 ±0,25 | 18 | 24 ±0,2 | 3.5 | 12.5 | 33 | 45.5 | ||
Doplňkové parametry
| Kategorie: | Pneumatika AVENTICS |
|---|---|
| Serie: | KHZ |
| Průměr pístu: | 32 mm |
| Zdvih: | 25 mm |

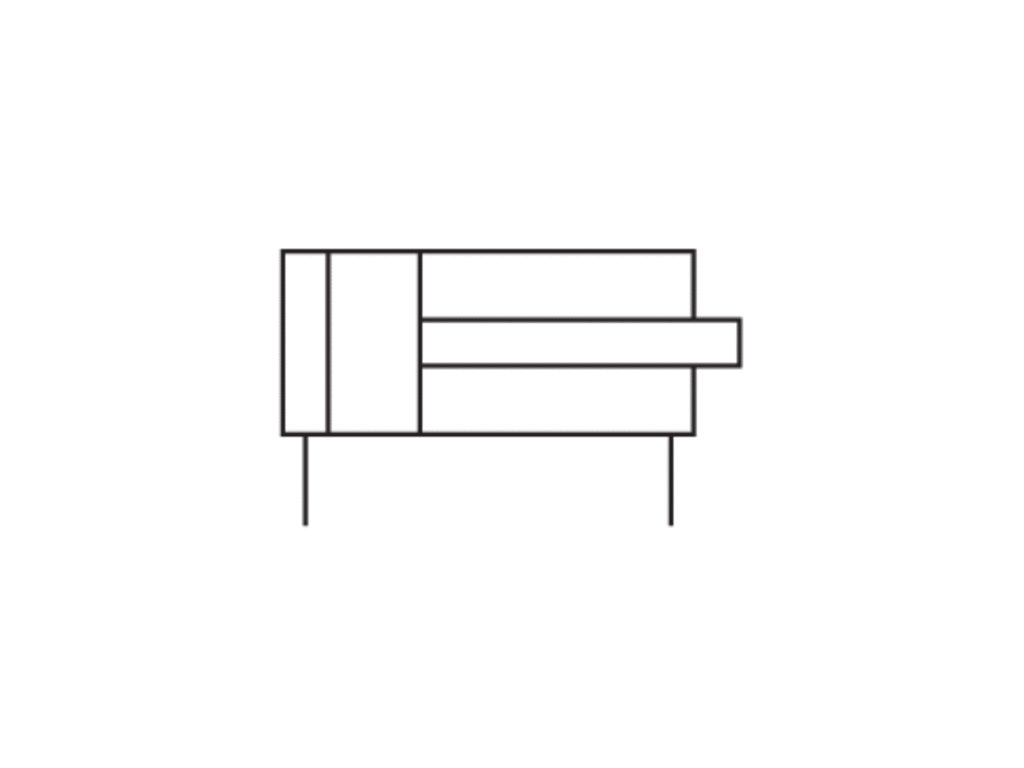

| Princip působení: | Dvojčinný |
| Magnetický píst: | ne |
| Tlumení: | elastický |
| Přípoje: | G 1/8 |
| Závit pístní tyče: | M6 |
| Provozní tlak: | 0,6 - 10 bar |
