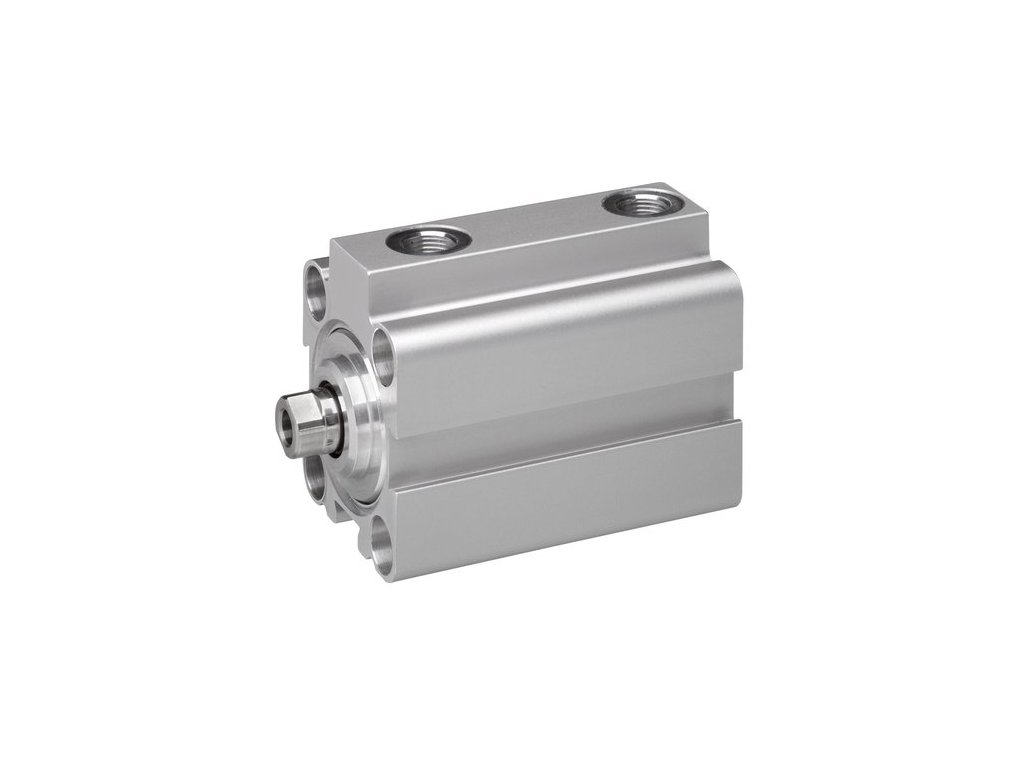

0822010666 Krátkozdvižný válec KHZ AVENTICS
Kód: 71518
Detailní popis produktu
| Princip působení | |
| Tlumení | |
| Magnetický píst | |
| Průměr pístu | |
| Závit pístní tyče | |
| Zdvih | |
| Stěrač | |
| Přípoj stlačeného vzduchu | |
| Typ přípoje stlačeného vzduchu |
| Ø pístu | 50 mm | ||
|---|---|---|---|
| Síla na píst zasunutí | 1110 N | ||
| Síla na píst vysunutí | 1237 N | ||
| Nárazová energie | 0,32 J | ||
| Hmotnost | Zdvih 0 mm | 0,388 kg | |
| Hmotnost | Zdvih +10 mm | 0,074 kg | |
| Provozní tlak min/max | 0,6 ... 10 bar | ||
| Materiál víka vpředu | Hliník | ||
| Přípoj stlačeného vzduchu | Vnitřní závit |
| Teplota okolí min./max. | -25 ... 80 °C |
| Teplota média min./max. | -25 ... 80 °C |
| Médium | Stlačený vzduch |
| Max. velikost částic | 50 µm |
| Obsah oleje stlačeného vzduchu | 0 ... 5 mg/m³ |
| Tlak ke stanovení sil na píst | 6.3 bar |

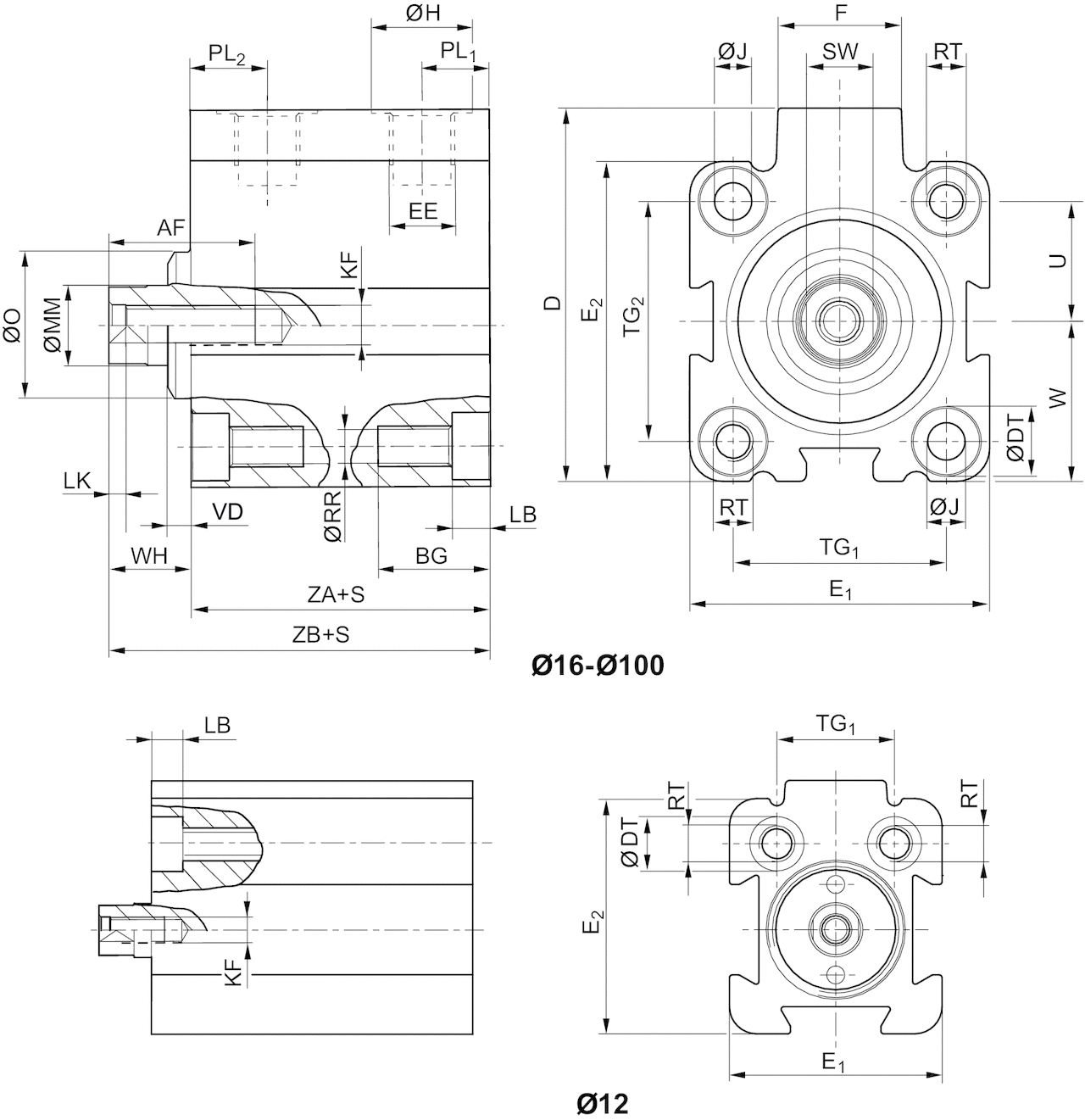

ROZMĚRY
Tlakový rosný bod musí ležet nejméně 15 °C pod teplotou okolí a média a smí činit max. 3 °C .
Obsah oleje stlačeného vzduchu musí zůstat po celou životnost konstantní.
Používejte výhradně oleje schválené firmou AVENTICS.
Materiál
Válcová trubka
Hliník, eloxovaný
Pístní tyč
Nerezavějící ocel
Píst
Nitrilový kaučuk
Čelní kryt
Hliník
Krajní víko
Hliník
Stěrač
Polyuretan
Ø pístu
Zdvih
AF +1
BG Min.
D JS15
ØDT H13
E1 JS15
E2 JS15
EE
F
ØH
ØJ
KF
LB +0,4
LK +0,5
ØMM f8
ØO
PL1
PL2
ØRR
RT
SW -0,3
TG1
TG2
U
W
VD -1
WH
ZA ±0,2
ZB ±0,8
50 mm
10 - 100
18
19.8
73
11
66
66
G 1/8
18
15
7.3
M8
6.8
3.5
16
35
10
14
6.8
M8
13
50 ±0,25
50 ±0,25
25
33 ±0,2
6
13.5
39.5
53
Doplňkové parametry
| Kategorie: | Pneumatika AVENTICS |
|---|---|
| Serie: | KHZ |
| Průměr pístu: | 50 mm |
| Zdvih: | 40 mm |
| Princip působení: | Dvojčinný |
| Magnetický píst: | ano |
| Tlumení: | elastický |
| Přípoje: | G 1/8 |
| Závit pístní tyče: | M8 |
| Provozní tlak: | 0,6 - 10 bar |
