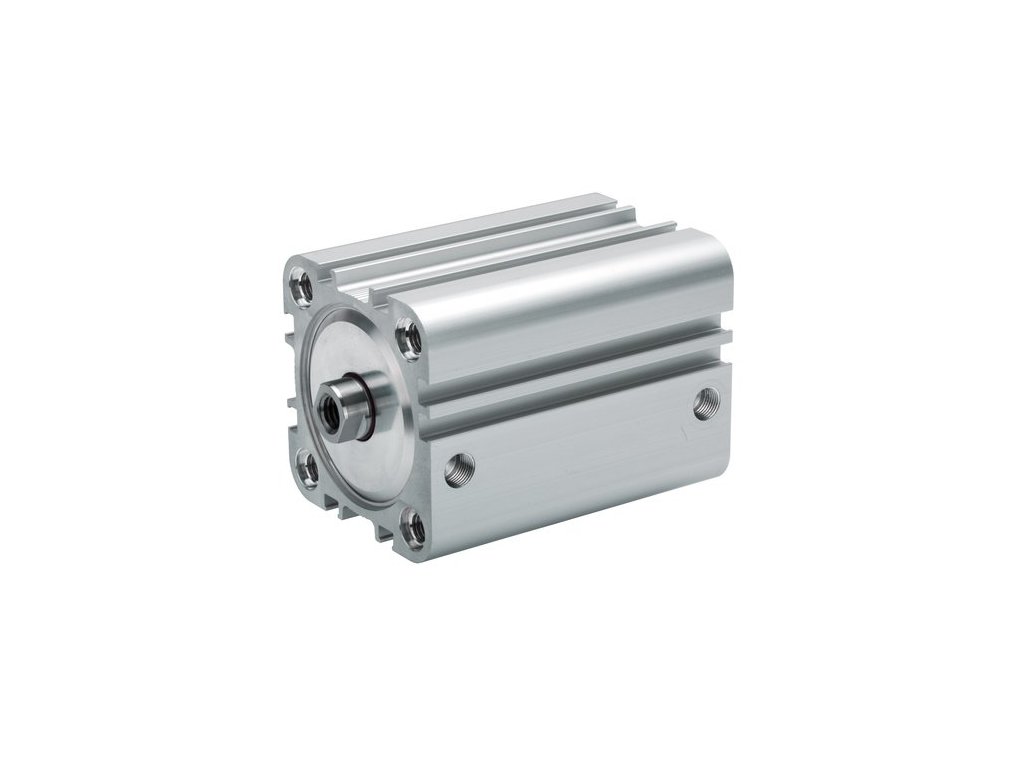

0822398007 Kompaktní válec KPZ AVENTICS
Kód: 71381
Detailní popis produktu
| Modifikace pístní tyče | |
| Princip působení | |
| Tlumení | |
| Magnetický píst | |
| Průměr pístu | |
| Závit pístní tyče | |
| Normalizace | |
| Zdvih | |
| Materiál těsnění | |
| Stěrač | |
| Přípoj stlačeného vzduchu | |
| Typ přípoje stlačeného vzduchu |
| Ø pístu | 100 mm | ||
|---|---|---|---|
| Síla na píst zasunutí | 4639 N | ||
| Síla na píst vysunutí | 4948 N | ||
| Nárazová energie | 2,5 J | ||
| Provozní tlak min/max | 0,6 ... 10 bar | ||
| Materiál těsnění | Polyuretan | ||
| Zdvih max. | 500 mm | ||
| Normy | NFE 49004 |
| Přípoj stlačeného vzduchu | Vnitřní závit |
| Teplota okolí min./max. | -20 ... 80 °C |
| Teplota média min./max. | -20 ... 80 °C |
| Médium | Stlačený vzduch |
| Max. velikost částic | 50 µm |
| Obsah oleje stlačeného vzduchu | 0 ... 5 mg/m³ |
| Tlak ke stanovení sil na píst | 6.3 bar |
| Tlakový rosný bod musí ležet nejméně 15 °C pod teplotou okolí a média a smí činit max. 3 °C . Obsah oleje stlačeného vzduchu musí zůstat po celou životnost konstantní. Používejte výhradně oleje schválené firmou AVENTICS. |
Materiál
Válcová trubka
Hliník, eloxovaný
Pístní tyč
Nerezavějící ocel
Čelní kryt
Hliník
Krajní víko
Hliník
Těsnění
Nitril-butadien kaučuk Polyuretan
Stěrač
Polyuretan
Doplňkové parametry
| Kategorie: | Kompaktní válce |
|---|---|
| Serie: | KPZ |
| Normalizace: | NFE 49004 |
| Princip působení: | Dvojčinný |
| Průměr pístu: | 100 mm |
| Zdvih: | 50 mm |
| Přípoj stlačeného vzduchu: | G 1/8 |
| Magnetický píst: | Ano |
