    Domů / Pneumatika AVENTICS / 5725650220 5/3 ventil CD12 AVENTICS

    5725650220 5/3 ventil CD12 AVENTICS

    Kód: 71286
    Značka: AVENTICS
    5725650220 5/3 ventil CD12 AVENTICS
    13 102 Kč / ks 15 853 Kč včetně DPH
    Výroba 1 - 3 týdny
    Můžeme doručit do:
    13.12.2024
    Možnosti doručení

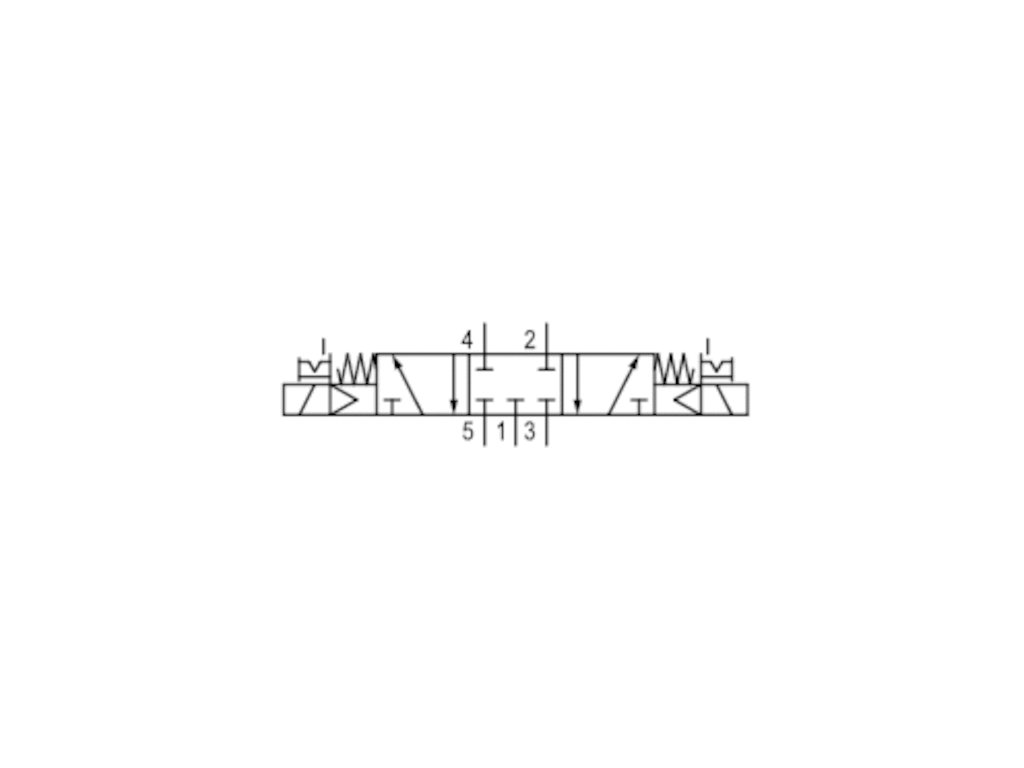

    • 5/3
    • Qn = 3800 l/min
    • Šířka pilotního ventilu : 30 mm
    • Uzavřená střední poloha
    • Hadicové připojení
    • Přípoj stlačeného vzduchu výstup : G 1/2
    • Elektrická přípojka : Zástrčka, EN 175301-803, tvar A, 3-pólový
    • Oboustranně el. ovládaný
    • S vratnou pružinou
    • Pilot : vnitřní

    Detailní informace

    Nákupní rádce
    Nákupní rádce
    Pomůže s označením produktů
    slevy
    Výhodnější ceny pro registrované zákazníky

    Detailní popis produktu

    Ovládací prvek Oboustranně el. ovládaný
    Způsob resetování S vratnou pružinou
    Princip spínání 5/3
    Druh konstrukce Šoupátkový ventil, pozitivní překrytí
    Pouzdro Hliník,Polyamid vyztužený skelným vláknem
    Materiál těsnění Butadien-akrylonitrilový kaučuk,Polyuretan
    Norm. elektr. přípoj EN 175301-803:2006
    Druh krytí IP65
    Počet vodičů 3-pólový
    Velikost přípoje EN 175301-803, tvar A
    Typ Zástrčka
    Qn 1▶2 3800 l/min
    Qn 2▶3 3800 l/min
    Jmenovitý průtok Qn 3800 l/min
    Přípoj stlačeného vzduchu vstup G 1/2
    Přípoj stlačeného vzduchu výstup G 1/2
    Provozní napětí DC 24 V
    Ovládání Elektricky

    Druh konstrukce  Šoupátkový ventil, pozitivní překrytí
    Ovládání  Elektricky
    Princip těsnění  Měkké těsnění
    Provozní tlak min/max  3 - 10 bar
    Řídicí tlak min./max.  3 - 10 bar
    Teplota okolí min./max.  -15 - 50 C
    Teplota média min./max.  -15 - 50°C
    Médium  Stlačený vzduch
    Max. velikost částic  50 µm
    Obsah oleje stlačeného vzduchu  0 ... 1 mg/m³
    Jmenovitý průtok Qn  3800 l/min
    Jmenovitý průtok 1 ▶ 2  3800 l/min
    Jmenovitý průtok 2 ▶ 3  3800 l/min
    Přípoj stlačeného vzduchu  Podle ISO 228-1
    Odvzdušnění pilotního vzduchu  Se sdruženým odvzdušněním pilotního vzduchu
    Norm. elektr. přípoj  EN 175301-803:2006
    Ochrana proti přepólování  Zabezpečeno proti přepólování
    Doba zapnutí  100 %
    Hmotnost  1,3 kg
    Tlak nesmí klesnout pod min. ovládací tlak, protože to může vést k chybnému spínání a případnému výpadku ventilů!
    Tlakový rosný bod musí ležet nejméně 15 °C pod teplotou okolí a média a smí činit max. 3 °C .
    Obsah oleje stlačeného vzduchu musí zůstat po celou životnost konstantní.
    Používejte výhradně oleje schválené firmou AVENTICS.
    Materiál
    Pouzdro  Hliník Polyamid vyztužený skelným vláknem
    Těsnění  Butadien-akrylonitrilový kaučuk Polyuretan

    Doplňkové parametry

    Kategorie: Pneumatika AVENTICS
    Serie: CD12
    Princip spínání: 5/3
    Průtok: 3800 l/min
    Přípoj stlačeného vzduchu: G 1/2
    Napětí: 24V DC
    Druh krytí: IP65
    Elektrická přípojka: EN 175301-803 tvar A
