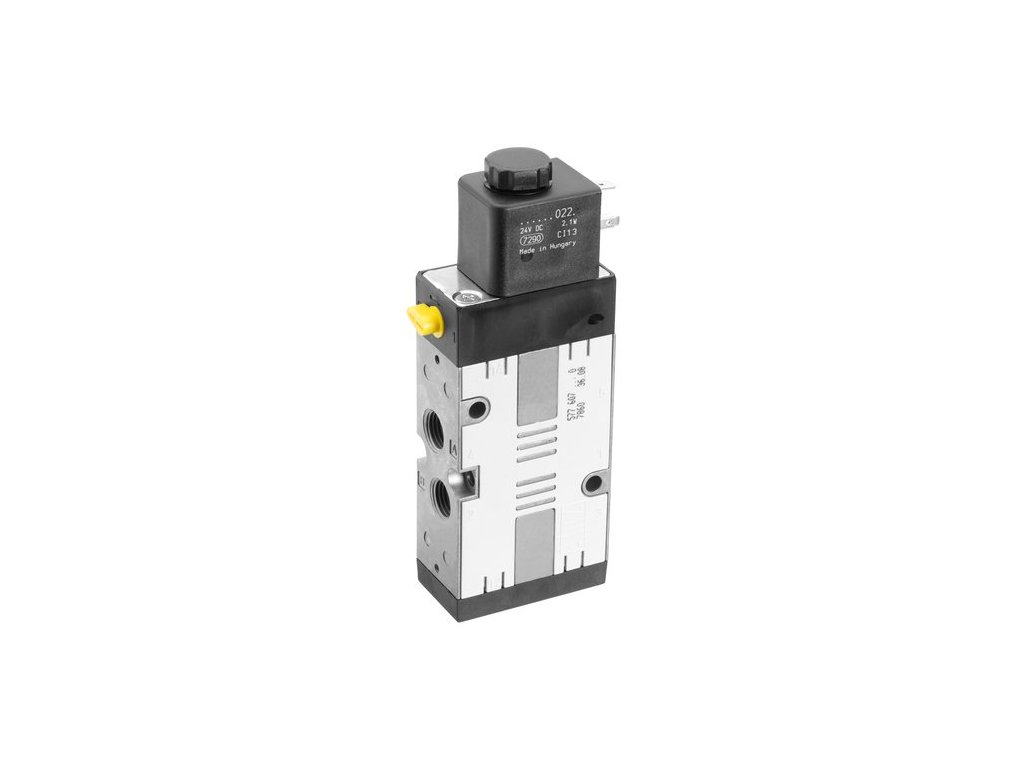

5776960220 5/2 ventil CD07 AVENTICS
Kód: 71278
Detailní popis produktu
| Ovládací prvek | |
| Způsob resetování | |
| Princip spínání | |
| Druh konstrukce | |
| Pouzdro | |
| Materiál těsnění | |
| Norm. elektr. přípoj | |
| Druh krytí | |
| Počet vodičů | |
| Velikost přípoje | |
| Typ | |
| Qn 1▶2 | |
| Qn 2▶3 | |
| Jmenovitý průtok Qn | |
| Přípoj stlačeného vzduchu vstup | |
| Přípoj stlačeného vzduchu výstup | |
| Provozní napětí DC | |
| Ovládání | |
| Teplotní stabilita |
Druh konstrukce
Šoupátkový ventil, pozitivní překrytí
Ovládání
Elektricky
Pilot
vnitřní
Princip těsnění
Měkké těsnění
Provozní tlak min/max
3,5 ... 10 bar
Řídicí tlak min./max.
3,5 ... 10 bar
Teplota okolí min./max.
-40 ... 50 °C
Teplota média min./max.
-40 ... 50 °C
Médium
Stlačený vzduch
Max. velikost částic
50 µm
Obsah oleje stlačeného vzduchu
0 ... 1 mg/m³
Jmenovitý průtok Qn
1200 l/min
Jmenovitý průtok 1 ▶ 2
1200 l/min
Jmenovitý průtok 2 ▶ 3
1200 l/min
Přípoj stlačeného vzduchu
Podle ISO 228-1
Odvzdušnění pilotního vzduchu
Se sdruženým odvzdušněním pilotního vzduchu
Norm. elektr. přípoj
EN 175301-803:2006
Ochrana proti přepólování
Zabezpečeno proti přepólování
Index kompatibility
13 14
Doba zapnutí
100 %
Typ. spínací čas
25 ms
Typ. vypínací čas
45 ms
Montáž na vícenásobnou připojovací lištu
P-lišta PRS-lišta
Hmotnost
0,57 kg
Tlak nesmí klesnout pod min. ovládací tlak, protože to může vést k chybnému spínání a případnému výpadku ventilů!
Tlakový rosný bod musí ležet nejméně 15 °C pod teplotou okolí a média a smí činit max. 3 °C .
Obsah oleje stlačeného vzduchu musí zůstat po celou životnost konstantní.
Používejte výhradně oleje schválené firmou AVENTICS.
Materiál
Pouzdro
Zinkový tlakový odlitek Polyamid vyztužený skelným vláknem
Těsnění
Polyuretan
Doplňkové parametry
| Kategorie: | Serie CD07 |
|---|---|
| Serie: | CD07 |

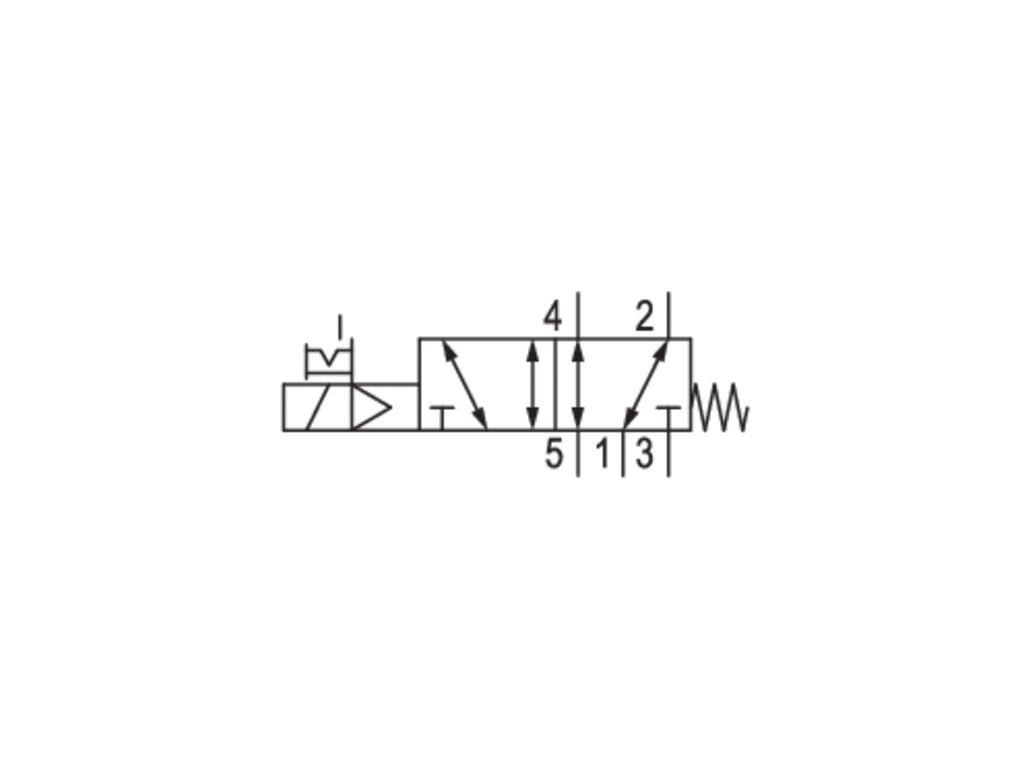

| Princip spínání: | 5/2 |
| Přípoj stlačeného vzduchu vstup: | G1/4 |
| Elektrická přípojka: | EN 175301-803 tvar A |
| Napětí: | 24V DC |
| Druh krytí: | IP65 |
| Průtok: | 1200l/min |
