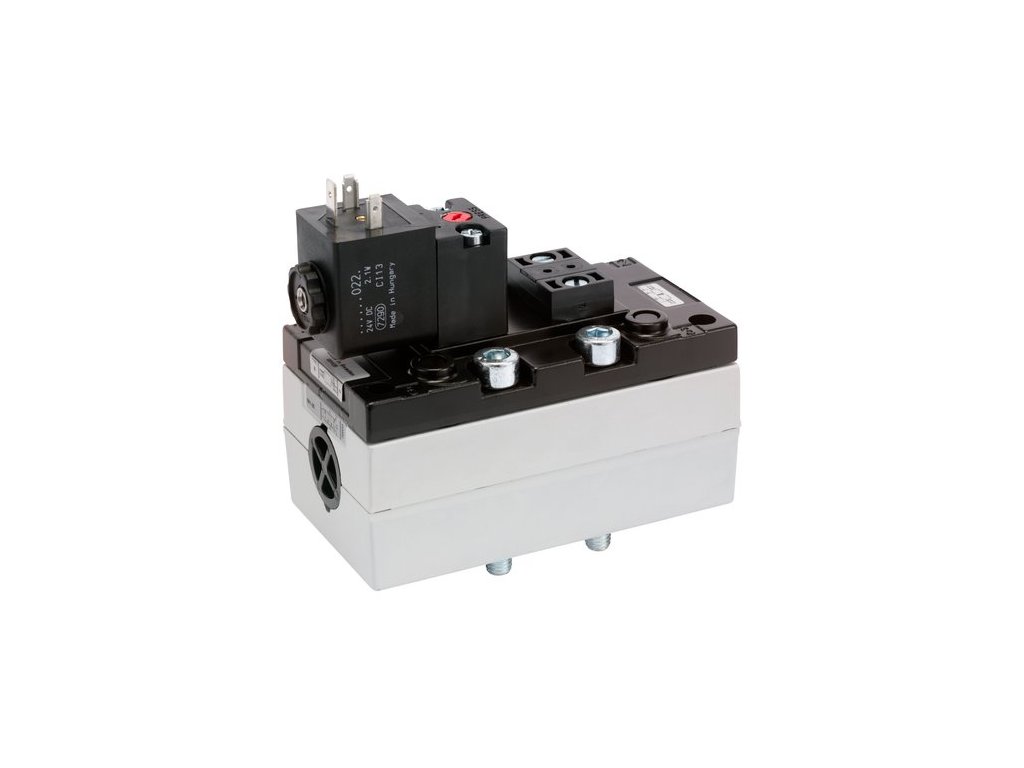

5813170450 5/2 ventil serie 581 vel. 3 AVENTICS
Kód: 71071
Detailní popis produktu
| Normalizace | |
| Konstrukční velikost | |
| Ovládací prvek | |
| Způsob resetování | |
| Princip spínání | |
| Druh konstrukce | |
| Pouzdro | |
| Materiál těsnění | |
| Druh krytí | |
| Velikost přípoje | |
| Typ | |
| Jmenovitý průtok Qn | |
| Přípoj stlačeného vzduchu vstup | |
| Přípoj stlačeného vzduchu výstup | |
| Provozní napětí AC při 50 Hz |
| Druh konstrukce | Šoupátkový ventil |
| Princip těsnění | Měkké těsnění |
| Princip zablokování | Princip 1-nás. základové desky |
| Druh přípoje | Připojení na desku |
| Normy | ISO 5599-1, ISO 3 |
| Provozní tlak min/max | 3 - 10 bar |
| Řídicí tlak min./max. | 3 ... 10 bar |
| Teplota okolí min./max. | -15 ... 50 °C |
| Teplota média min./max. | -15 ... 50 °C |
| Médium | Stlačený vzduch |
| Max. velikost částic | 50 µm |
| Obsah oleje stlačeného vzduchu | 0 ... 5 mg/m³ |
| Jmenovitý průtok Qn | 4800 l/min |
| Řídicí hodnota průtoku C | 18,9 l/(s*bar) |
| Druh krytí S přípojem | IP65 |
| Index kompatibility | 14 |
| Doba zapnutí | 100 % |
| Typ. spínací čas | 24 ms |
| Typ. vypínací čas | 66 ms |
| Upevňovací šroub | S vnitřním šestihranem |
| Utahovací moment upevňovacího šroubu | 10 Nm |
| Hmotnost | 0,99 kg |
| Tlak nesmí klesnout pod min. ovládací tlak, protože to může vést k chybnému spínání a případnému výpadku ventilů! Tlakový rosný bod musí ležet nejméně 15 °C pod teplotou okolí a média a smí činit max. 3 °C . Obsah oleje stlačeného vzduchu musí zůstat po celou životnost konstantní. Používejte výhradně oleje schválené firmou AVENTICS. |
| Pouzdro | Hliník |
| Těsnění | Butadien-akrylonitrilový kaučuk |
Doplňkové parametry
| Kategorie: | Ventily |
|---|---|
| Serie: | 581 |
| Normalizace: | ISO 5599-1 |

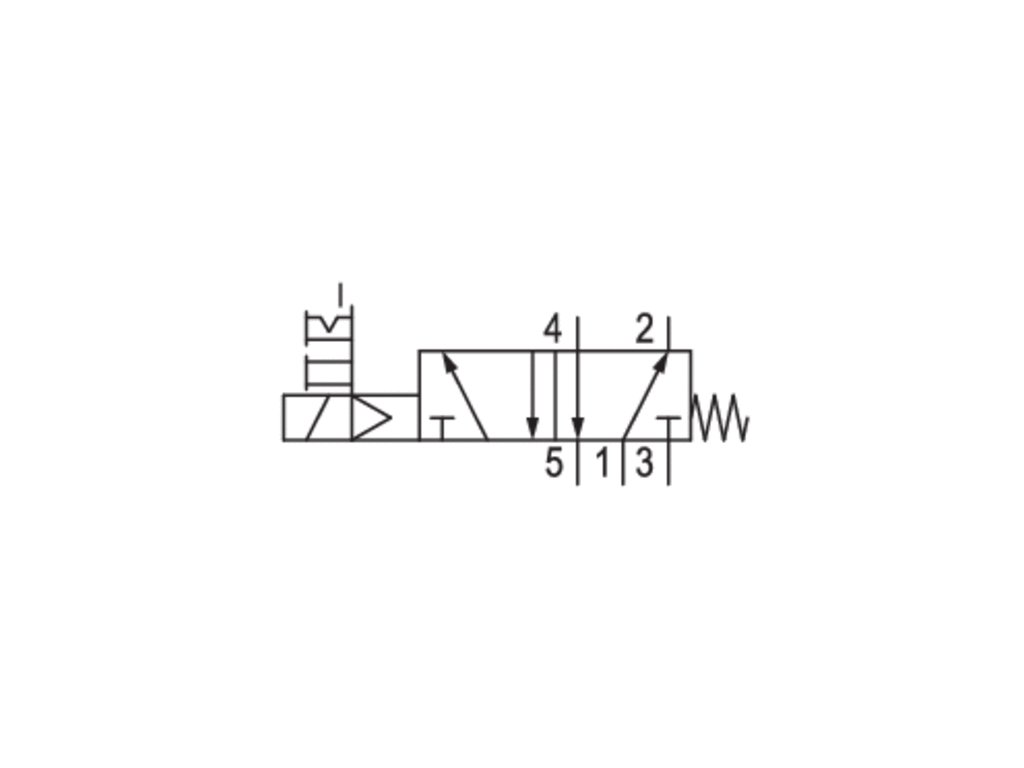

| Princip spínání: | 5/2 |
| Napětí: | 230V AC |
| Druh krytí: | IP65 |
| Průtok: | 4800 l/min |
| Přípoj stlačeného vzduchu: | Základová deska ISO 5599-1 |
