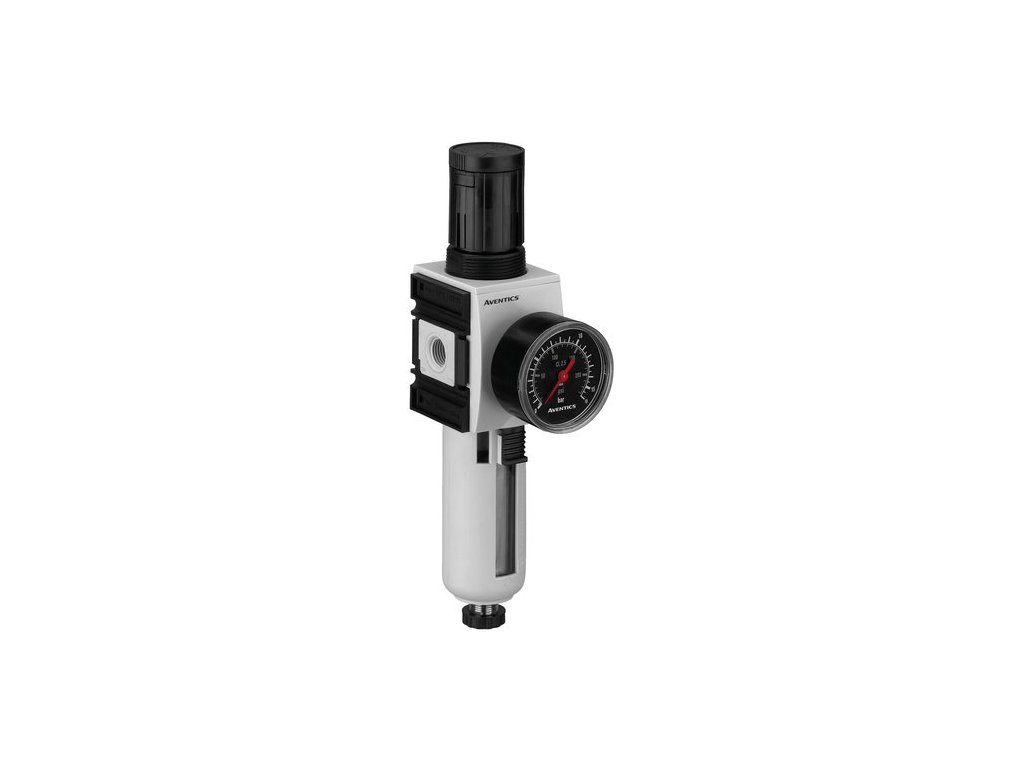

R412006201 Filtr-regulátor AS2 AVENTICS
Kód: 71102
Související produkty
Detailní popis produktu
| Složky | |
| Vypouštění kondenzátu | |
| Sekundární odvzdušnění | |
| Šířka pórů filtru | |
| Manometry | |
| Uzamykatelný | |
| Pouzdro | |
| Nádoba | |
| Materiál těsnění | |
| Jmenovitý průtok Qn | |
| Přípoj stlačeného vzduchu |
Katalogový list ke stažení zde Dostupnost při vyprodání: 1 - 2 týdny od objednávky
Druh konstrukce
1-dílný, spojitelné do bloků
Složky
Filtr-regulátor
Montážní poloha
Svislý
Certifikáty
Vhodný pro ATEX
Provozní tlak min/max
1,5 ... 16 bar
Teplota okolí min./max.
-10 ... 50 °C
Teplota média min./max.
-10 ... 50 °C
Médium
Stlačený vzduch Neutrální plyny
Typ regulátoru
Membránové regulátory tlaku
Funkce regulátoru
s uvolňovacím odfukem vzduchu
Regulační rozsah min/max
0,5 - 8 bar
Napájení tlakem
Jediný
Objem nádobky filtru
28 cm³
Filtrační prvek
Vyměnitelný
Hmotnost
437 g
Tlakový rosný bod musí ležet nejméně 15 °C pod teplotou okolí a média a smí činit max. 3 °C .
Mějte prosím na zřeteli: Nádoby z polykarbonátu jsou citlivé vůči rozpouštědlům.
Vhodné pro použití v zónách ohrožených výbuchem 1, 2, 21, 22.
Změna směru průtoku (od přívodu stlačeného vzduchu vlevo na přívod stlačeného vzduchu vpravo) se provádí montáží otočenou o 180° ve vertikální ose. Další podrobnosti naleznete prosím v návodu k obsluze.
Vzhledem k typu konstrukce se hodí také k odlučování tekutého oleje nebo vody.
Max. dosažitelná třída stlačeného vzduchu podle ISO 8573-1:2010
6 : 7 : -
Materiál
Pouzdro
Polyamid
Čelní deska
Butadienstyrenový-akrylonitrilový kaučuk
Těsnění
Butadien-akrylonitrilový kaučuk
Závitové pouzdro
Zinkový tlakový odlitek
Nádoba
Polykarbonát Zinkový tlakový odlitek
Ochranný koš
Polyamid
Filtrační vložka
Polyetylén
Doplňkové parametry
| Kategorie: | Serie AS2 |
|---|---|
| Průtok Qn: | 2100 l/min |
| Přípoj: | G 1/4 |
| Regulační rozsah: | 0,5 - 8 bar |
| Šířka pórů filtru: | 5 um |
| Vypouštění kondenzátu: | Plně automatické, beztlakově otevřený |
| Serie: | AS2 |
| Manometr: | Ano |
| ATEX: | ano |
