R412006268 3/2 ventil AS2 AVENTICS
Kód: 71269
Detailní popis produktu
| Druh konstrukce | |
| Pouzdro | |
| Materiál těsnění | |
| Qn 1▶2 | |
| Qn 2▶3 | |
| Jmenovitý průtok Qn | |
| Přípoj stlačeného vzduchu vstup | |
| Přípoj stlačeného vzduchu výstup |
Druh konstrukce
Sedlový ventil, spojitelné do bloků
Složky

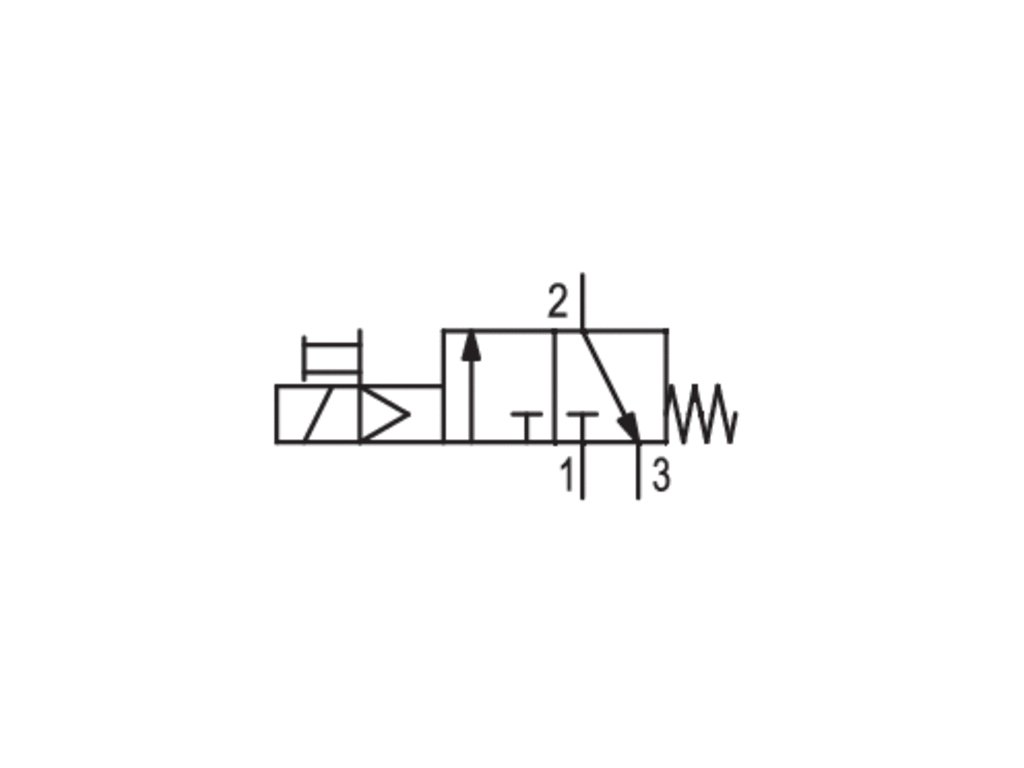

3/2-cestný ventil, elektricky ovládaný
Jmenovitý průtok
Viz tabulka
Jmenovitý průtok 1 ▶ 2
2000 l/min
Jmenovitý průtok 2 ▶ 3
380 l/min
Provozní tlak min/max
Viz tabulka
Médium
Stlačený vzduch Neutrální plyny
Teplota média min./max.
-10 ... 50 °C
Teplota okolí min./max.
-10 ... 50 °C
Princip těsnění
Měkké těsnění
Max. velikost částic
25 µm
Hmotnost
0,219 kg
Tlakový rosný bod musí ležet nejméně 15 °C pod teplotou okolí a média a smí činit max. 3 °C .
Změna směru průtoku (od přívodu stlačeného vzduchu vlevo na přívod stlačeného vzduchu vpravo) se provádí montáží otočenou o 180° ve vertikální ose. Další podrobnosti naleznete prosím v návodu k obsluze.
Materiál
Pouzdro
Polyamid
Čelní deska
Butadienstyrenový-akrylonitrilový kaučuk
Těsnění
Butadien-akrylonitrilový kaučuk
Závitové pouzdro
Zinkový tlakový odlitek
Doplňkové parametry
| Kategorie: | Ventily |
|---|---|
| Přípoj stlačeného vzduchu: | G 3/8 |
| Průtok Qn1-2: | 2000 l/min |
| Průtok Qn 2-3: | 380 l/min |
| Provozní tlak: | 2,5 - 16 bar |
