    Domů / Pneumatika AVENTICS / R412009388 3/2 ventil AS5 AVENTICS

    R412009388 3/2 ventil AS5 AVENTICS

    Kód: 71339
    Značka: AVENTICS
    R412009388 1
    10 862 Kč / ks 13 143 Kč včetně DPH
    Výroba 1 - 3 týdny
    Můžeme doručit do:
    13.12.2024
    Možnosti doručení
    • Se snímáním polohy, s integrovaným snímačem
    • Přípoj stlačeného vzduchu G 1
    • Elektrická přípojka: Zástrčka, ISO 15217, tvar C

    Detailní informace

    Nákupní rádce
    Nákupní rádce
    Pomůže s označením produktů
    slevy
    Výhodnější ceny pro registrované zákazníky

    Detailní popis produktu

    Druh konstrukce Sedlový ventil
    Pouzdro Polyamid
    Materiál těsnění Butadien-akrylonitrilový kaučuk
    Druh krytí IP65
    Velikost přípoje ISO 15217, tvar C
    Typ Zástrčka
    Qn 1▶2 12500 l/min
    Qn 2▶3 3700 l/min
    Jmenovitý průtok Qn 12500 l/min
    Přípoj stlačeného vzduchu vstup G 1
    Přípoj stlačeného vzduchu výstup G 1
    Provozní napětí DC 24 V
    Druh konstrukce  Sedlový ventil, spojitelné do bloků

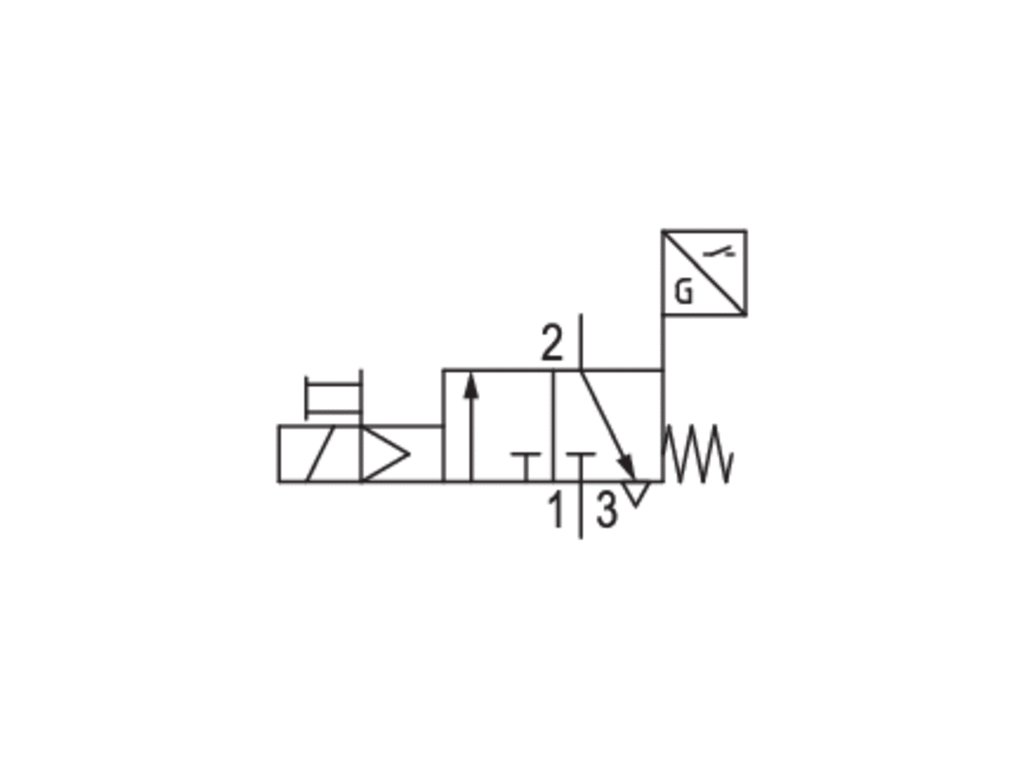

    Složky  3/2-cestný ventil, elektricky ovládaný
    Jmenovitý průtok  12500 l/min
    Jmenovitý průtok 1 ▶ 2  12500 l/min
    Jmenovitý průtok 2 ▶ 3  3700 l/min
    Provozní tlak min/max  2,5 ... 10 bar
    Médium  Stlačený vzduch Neutrální plyny
    Teplota média min./max.  -10 ... 50 °C
    Teplota okolí min./max.  -10 ... 50 °C
    Princip těsnění  Měkké těsnění
    Max. velikost částic  25 µm
    Třída ochrany podle DIN EN 61140 S konektorem  IP65
    Hmotnost  0,459 kg
    Tlakový rosný bod musí ležet nejméně 15 °C pod teplotou okolí a média a smí činit max. 3 °C .
    Změna směru průtoku (od přívodu stlačeného vzduchu vlevo na přívod stlačeného vzduchu vpravo) se provádí montáží otočenou o 180° ve vertikální ose. Další podrobnosti naleznete prosím v návodu k obsluze.
    Signál snímače je vidět vpředu na víku.
    Senzor, elektronický, R412003658, obsažen v rozsahu dodávky a namontován.
    Dotaz na polohu se provádí v neaktivovaném stavu (poloha: odvzdušnit) senzorem ST6 (bezkontaktně).
    Materiál
    Pouzdro  Polyamid
    Čelní deska  Butadienstyrenový-akrylonitrilový kaučuk
    Těsnění  Butadien-akrylonitrilový kaučuk
    Závitové pouzdro  Zinkový tlakový odlitek

    Rozměry


    3/2cestný ventil s pilotním ventilem a přípojem pro kabelovou zásuvku tvar C

    A1 = vstup
    A2 = výstup
    A3 = přípoj odvzdušnění
    1) Elektr. přípoj: ventilový konektor tvaru C, ISO 15217
    2) Manuální pomocné ovládání
    3) U provedení se senzorem: délka kabelu 3m PUR.
    4) Optická indikace spínací polohy
    Rozměry v mm
    A1 A2 A3 B C D F M
    G 1 G 1 G 1/2 85 103 109 125 58


    Diagramy

    Průtoková charakteristika, 1 ▶ 2
    p2 = sekundární tlak
    qn = jmenovitý průtok
    Zpětné odvzdušnění, 2 ▶ 3
    p2 = sekundární tlak
    qn = jmenovitý průtok

    Obsazení pinů

    Obsazení pinů snímače, konce vodičů pocínované
    BN = hnědý
    BK = černý
    BU = modrý



    Doplňkové parametry

    Kategorie: Pneumatika AVENTICS
    Serie: AS5
    Přípoj stlačeného vzduchu: G 1
    Napětí: 24V DC
    Elektrická přípojka: ISO 15217 tvar C
    Průtok: 12500 l/min
